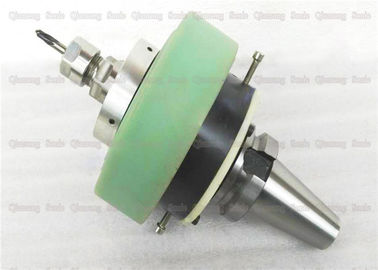

Usinage aidé ultrasonique de vibration à haute fréquence, usinage aidé par grande vitesse ultrasonique d'axe

Usinage aidé par grande vitesse à haute fréquence ultrasonique d'axe de vibration

Description :

Le traitement ultrasonique est un signal électrique sinusoïdal d'oscillation qu'un générateur ultrasonique convertit le courant alternatif en ultrason. Le transducteur convertit le signal électrique d'oscillation en vibration mécanique d'ultrason. Le klaxon amplifie la vibration longitudinale du transducteur et la transmet à la tête d'outil. La tête est attachée avec un mouvement rotatoire tout en effectuant la vibration ultrasonique.

Caractéristiques :

Caractéristiques de traitement ultrasoniques :

(1) grand choix de traitement

a. Il peut traiter le métal assidu, matériaux de non-métal tels que l'acier inoxydable en acier trempé et, le titane et ses alliages ; particulièrement des certains matériaux non métalliques non-conducteurs tels que le verre, en céramique, le quartz, le silicium, l'agate, la pierre gemme, le diamant et les divers semi-conducteurs et semblable peuvent être traités pour les matériaux durs conducteurs en métal tels que l'alliage en acier trempé et dur, mais ont la productivité faible.

b. Approprié à traiter les trous profonds profonds, les pièces à parois minces, les tiges minces, la basse rigidité et les formes complexes, et exiger les pièces élevées ;

c. Approprié à l'usinage de précision des pièces de précision telles que la haute précision et la basse aspérité.

(2) la basse force de coupe et la basse puissance de coupe puisque l'usinage ultrasonique se fonde principalement sur l'impact local instantané, la macro force de coupe sur la surface de l'objet est petite, et l'effort de coupe et la chaleur de coupe sont plus petits.

(3) le haut objet traitant l'exactitude et la basse aspérité peut réaliser l'exactitude d'usinage de haute (exactitude de taille de 0,005 à 0,02 millimètres) et la basse aspérité (teneur en Ra de 0,05 à 0,2), aucun résidu sur l'effort extérieur usiné, les brûlures, etc., aussi

Approprié au traitement à parois minces, à l'étroit-fente et aux pièces de bas-rigidité.

(4) il est facile de traiter de divers types des trous, des cavités et de surfaces de bâti des formes complexes.

(5) des outils peuvent être transformés en formes plus complexes avec des matériaux plus mous.

(6) la structure ultrasonique d'installation de fabrication est généralement simple, facile à utiliser et maintenir.

Application :

La foreuse ultrasonique peut être utilisée pour forer et graver certains matériaux élevés de dureté tels que le cristal, la pierre gemme, l'agate, le jade, la verrerie, la céramique et l'émail, silicium, ferrite et ainsi de suite. Cette machine se compose d'un générateur ultrasonique et d'une tête de traitement (transducteurs y compris, klaxons, etc.). Le circuit ultrasonique de générateur est montré dans le dessin. Ce circuit est simple et se compose de trois parts : amplification d'oscillation, de poussée et de puissance.

Usinage aidé par grande vitesse à haute fréquence ultrasonique d'axe de vibration
