Lieu d'origine: | La Chine |
---|---|
Nom de marque: | QRsonic |
Certification: | CE |
Numéro de modèle: | QR-M20A |
Quantité de commande min: | 1 UNITÉ |
Prix: | Negotation |
Détails d'emballage: | Emballé dans le cas en bois |
Délai de livraison: | 20 jours ouvrables |
Conditions de paiement: | T / T, Western Union |
Capacité d'approvisionnement: | 1000pcs par mois |
Nom de produits: | Usinage aidé ultrasonique | fréquence: | 20kHz |
---|---|---|---|
Puissance: | 100W | GENERATEUR: | Générateur de Digital |
Vitesse: | 3000 r/minute ou moins | Outil assorti: | tête Φ2-Φ13 de fraise en bout de carbure ; coupeur Φ50 de disque |
Mettre en évidence: | perçage aidé ultrasonique,usinage ultrasonique rotatoire |

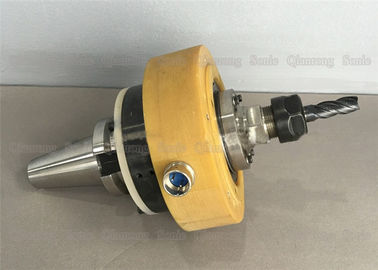

Surface douce traitant l'usinage 20Khz ultrasonique avec le connecteur HSK63
Description :
Le générateur ultrasonique de poinçonneuse utilise un oscillateur amélioré par parallèle, c.-à-d., un circuit de Sile, dans la partie de oscillation. En ajustant l'inductance L1 et en réglant avec précision C1, un signal ultrasonique d'une fréquence variable de 17-23 kilohertz peut être produit. W est l'ajustement de niveau de puissance, et le de puissance de sortie peut être surveillé par l'ampèremètre (a). Le signal de sortie est envoyé à un transducteur fait en céramique piézoélectrique, qui convertit l'énergie ultrasonique en énergie de vibration mécanique. La tête de choc vibre à plusieurs reprises sous la coopération de la poudre de meulage (généralement sable en acier d'or) et de l'eau, de sorte que la partie traitée porte. Faites un trou approprié
Caractéristiques :
Article aucun | QR-M20A |
Puissance | 100W |
Générateur | Générateur de Digital |
Fréquence | 20KHZ |
Tension | 220V |
Vitesse | 3000 r/minute ou moins |
Amplitude de point de résonance | 10um ou plus |
Outil assorti | tête Φ2-Φ13 de fraise en bout de carbure ; coupeur Φ50 de disque |
Caractéristiques de traitement ultrasoniques :
(1) grand choix de traitement
a. Il peut traiter le métal assidu, matériaux de non-métal tels que l'acier inoxydable en acier trempé et, le titane et ses alliages ; particulièrement des certains matériaux non métalliques non-conducteurs tels que le verre, en céramique, le quartz, le silicium, l'agate, la pierre gemme, le diamant et les divers semi-conducteurs et semblable peuvent être traités pour les matériaux durs conducteurs en métal tels que l'alliage en acier trempé et dur, mais ont la productivité faible.
b. Approprié à traiter les trous profonds profonds, les pièces à parois minces, les tiges minces, la basse rigidité et les formes complexes, et exiger les pièces élevées ;
c. Approprié à l'usinage de précision des pièces de précision telles que la haute précision et la basse aspérité.
(2) la basse force de coupe et la basse puissance de coupe puisque l'usinage ultrasonique se fonde principalement sur l'impact local instantané, la macro force de coupe sur la surface de l'objet est petite, et l'effort de coupe et la chaleur de coupe sont plus petits.
(3) le haut objet traitant l'exactitude et la basse aspérité peut réaliser l'exactitude d'usinage de haute (exactitude de taille de 0,005 à 0,02 millimètres) et la basse aspérité (teneur en Ra de 0,05 à 0,2), aucun résidu sur l'effort extérieur usiné, les brûlures, etc., aussi
Approprié au traitement à parois minces, à l'étroit-fente et aux pièces de bas-rigidité.
(4) il est facile de traiter de divers types des trous, des cavités et de surfaces de bâti des formes complexes.
(5) des outils peuvent être transformés en formes plus complexes avec des matériaux plus mous.
(6) la structure ultrasonique d'installation de fabrication est généralement simple, facile à utiliser et maintenir.
