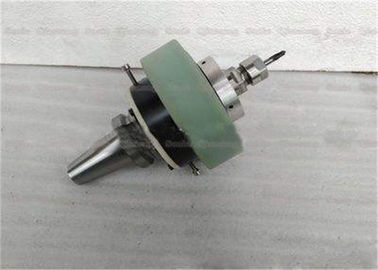

Ultrasonique rotatoire de Multitool usinant avec le traitement matériel d'objets façonnés 100 watts

traitement matériel tournant ultrasonique d'objets façonnés de coupe de 20Khz Multitool

Principe :

L'usinage ultrasonique (USM) emploie le visage d'extrémité de l'outil pour la vibration ultrasonique, par l'abrasif

Une méthode de transformation pour traiter les matériaux durs et fragiles dans les suspensions. Le traitement ultrasonique est le résultat combiné de l'impact et du polissage mécaniques de la machine chaude de fonte sous l'action de la vibration ultrasonique et de la cavitation ultrasonique. L'impact continu de l'abrasif est le principal.

Pendant le traitement, une suspension liquide-abrasive est ajoutée entre la tête d'outil et l'objet, et une petite pression est appliquée à la direction de vibration de la tête d'outil, et l'oscillation d'ultrason produite par le générateur ultrasonique est convertie en ultrason par le transducteur. La vibration mécanique, klaxon vibrera

Le rapport optique est agrandi à 0.01~0.15mm, et puis transmis à l'outil, et le visage d'extrémité de l'outil est conduit pour la vibration ultrasonique, forçant l'abrasif suspendu dans la suspension pour effectuer sans interruption la surface polie sous la vibration ultrasonique de la tête d'outil, et le secteur de traitement est traité. On heurte le matériel contre très très bien

Les particules sont soufflées vers le bas du matériel. Bien qu'il n'y ait pas beaucoup de matériaux par coup, il restent quelques vitesses de traitement dues à plus de 16 000 coups par seconde. En même temps, la suspension est affectée par la vibration ultrasonique de l'extrémité de l'outil.

Le choc et la cavitation de pression font pénétrer le liquide dans les fissures du matériel étant traité, accélérant les dommages, et le choc hydraulique expulse également le fluide de fonctionnement de suspension pour circuler dans l'espace de usinage, de sorte que l'abrasif mat soit mis à jour à temps.

Caractéristiques :

Application :

La foreuse ultrasonique peut être utilisée pour forer et graver certains matériaux élevés de dureté tels que le cristal, la pierre gemme, l'agate, le jade, la verrerie, la céramique et l'émail, silicium, ferrite et ainsi de suite. Cette machine se compose d'un générateur ultrasonique et d'une tête de traitement (transducteurs y compris, klaxons, etc.). Le circuit ultrasonique de générateur est montré dans le dessin. Ce circuit est simple et se compose de trois parts : amplification d'oscillation, de poussée et de puissance.

traitement matériel tournant ultrasonique d'objets façonnés de coupe de 20Khz Multitool
