Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-W60A |
| Quantité de commande min: | 1 UNITÉ |
| Prix: | Negotation |
| Détails d'emballage: | Emballé dans le cas en bois |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | unité 2000 par mois |
| Nom de produits: | Fil ultrasonique enfonçant la machine | fréquence: | 60Khz |
|---|---|---|---|
| Puissance: | 100W | tension: | 220V |
| Douille protectrice: | φ25*110 | Tête de soudure: | Ouverture 0.mor 0.5mm |
| Air de compresseur de refroidissement: | >0.1MPa/unit | GENERATEUR: | Générateur analogue |
| Mettre en évidence: | machine à connecter ultrasonique,soudeuse ultrasonique portative |
||
Enfonçant le fil d'antenne dans une feuille en plastique non-conductrice par 60Khz ultrasonique
Description :
La soudeuse ultrasonique de carte à puce, qui est également connue en tant que machine de soudure d'antenne de carte à puce, machine de soudage par points de carte à puce, machine implantable d'antenne de carte à puce, est un dispositif professionnel pour la production des cartes futées de cards/ID, très utilisée en feuille de soudure plaçant, antenne implantée. Ces dernières années, c'est une application importante de la soudure ultrasonore.
on décrit la technologie ultrasonique de fil de l'antenne 60Khz est un système à grande vitesse par lequel des fils de cuivre d'antenne sont enfoncés dans une rangée de cartes à puce qui sont manufacturées sur une feuille en plastique afin de se situer en contact électrique avec les puces électroniques qui sont montées sur les cartes respectives. Le système inclut un ensemble de glissière qui porte un déclencheur ultrasonique. L'astuce du déclencheur ultrasonique est reliée pour recevoir un approvisionnement en énergie ultrasonique pour fondre une carte en plastique pour former un chemin en lequel un fil d'antenne doit être enfoncé. Il y a un canal formé dans l'astuce du déclencheur ultrasonique par lequel une série de fil d'antenne est alimentée de sorte qu'une antenne puisse être installée à la grande vitesse directement dans le chemin brûlé dans la carte.
Caractéristiques :
| Type | QR-W60A |
| Fréquence (kilohertz) | 60KHz |
| Déclencheur | Contrôle externe ou contrôle manuel |
| tête de soudeuse | acier allié de usage-résistance au-dessus de HRC55° |
| Filetage du trou | Φ0.m ou Φ0.5mm |
| Code de puissance | 2M ou 5M |
| Générateur |
Générateur V6.6 de Digital ou analogue générateur ZJS-100 |
| Taille de générateur |
280*320*140mm (V6.6) 280*320*150mm (ZJS-100) |
| Dimension de couverture | Φ25X100mm |
| Matériel de couverture | Nylon ou aluminium |
| Manière de refroidissement | refroidissement d'air comprimé (conduit de Φ4mm) |
| Vitesse | 0.1-0./s |
| Cycle fixe de fil | longueur 60000 m/s |
Caractéristique de produit :
1. Le joint de soudure est entreprise et peut être soudure techniquement non-virtuelle.
2. Les joints de soudure sont la même taille, les lignes uniformes et la bonne cohérence.
3. Le joint de soudure est petit, n'augmente pas la qualité de la bobine, et est facile de presser le paquet.
4. Élimination du processus de bidon d'immersion avant la soudure, éliminant le besoin de personnel d'opération.
5. Après soudure, la soudure d'un produit est plus rapide qu'utilisant un fer à souder.
6. Le processus de fabrication ne produira pas la pollution de déchets de gaz résiduel, et fonctionne tranquillement et sans bruit.
7. Ultrasonique choisit la fréquence de 60KHz, et une machine emploie 5-10 ensembles de produits ultrasoniques, et la vitesse de soudure est rapide.
8. La consommation de puissance faible peut épargner beaucoup de coûts de production pour des sociétés de production.

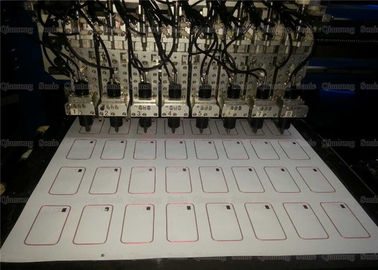

Enfonçant le fil d'antenne dans une feuille en plastique non-conductrice par 60Khz ultrasonique
