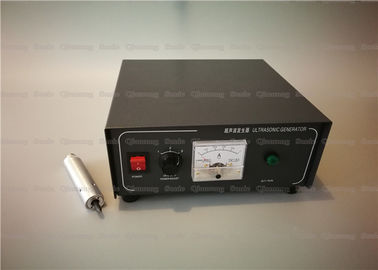

l'implantation ultrasonique de technologie de 100W 60Khz des fils en métal a soudé à une feuille en plastique

l'implantation ultrasonique de 100W 60Khz des fils en métal a soudé à une feuille en plastique

Description :

Le dispositif enterré par fil ultrasonique, également connu sous le nom de machine de soudure d'antenne de carte à puce, machine de soudage par points de carte à puce, implanter d'antenne de carte à puce, etc., est un dispositif professionnel pour le fil enterré par carte à puce. Le rôle principal est employé pour l'implantation des fils en métal et des puces des cartes à puce d'identification, c.-à-d., les fils ou les puces sont soudées à une feuille en plastique. Elle est l'une des applications importantes dans le domaine du RFID ces dernières années.

Manière du travail :

Insérez le fil à implanter dans le trou dans la tête de l'implanter de fil, placez la tête (surface de soudure) de l'implanter de fil sur une feuille en plastique (suivant les indications de la figure ci-dessous), mettez en marche l'équipement ultrasonique, et conduisez le câblage et avez enterré la ligne est accompli pendant le cheminement. Quand la ligne est accomplie, le procédé entier de soudure est également complété en même temps.

Principe de fonctionnement :

Le principe de fonctionnement du dispositif enterré par fil ultrasonique est de convertir le courant de 50/60 hertz en courant alternatif à haute fréquence par un générateur ultrasonique, et puis d'entrer l'énergie électrique dans le transducteur ultrasonique pour produire du mouvement mécanique à haute fréquence. Alors le mouvement mécanique peut être changé par un ensemble que le dispositif de modulateur d'amplitude est transmis à la tête de soudure, et la tête de soudure transmet l'énergie de vibration reçue au joint de l'objet à souder. Dans ce secteur, l'énergie de vibration est convertie en énergie thermique par le frottement, fondant le plastique, et conduisant sous peu le fil. Enterré en feuille en plastique.

Caractéristiques :

Type	QR-W60A
Fréquence (kilohertz)	60KHz
Déclencheur	Contrôle externe ou contrôle manuel
tête de soudeuse	acier allié de usage-résistance au-dessus de HRC55°
Filetage du trou	Φ0.m ou Φ0.5mm
Code de puissance	2M ou 5M
Générateur	Générateur V6.6 de Digital ou analogue générateur ZJS-100
Taille de générateur	280*320*140mm (V6.6) 280*320*150mm (ZJS-100)
Dimension de couverture	Φ25X100mm
Matériel de couverture	Nylon ou aluminium
Manière de refroidissement	refroidissement d'air comprimé (conduit de Φ4mm)
Vitesse	0.1-0./s
Cycle fixe de fil	longueur 60000 m/s

Avantages :

1. La recherche intelligente de fréquence, prolongent la vie de la tête enterrée 2 ou 3 fois.

2. Aucune soudure n'est exigée avant la soudure, réduisant le processus et le coût.

3. La puissance assortie est forte, et la tête enterrée et le générateur ultrasonique peuvent être échangés à volonté.

4. Le contrôle de puissance multipoint, grande vitesse superbe a enterré le fil, bonne cohérence.

5. Résolvez le problème de l'équipement chauffant une fois enterré, pouvez travailler pendant longtemps.

6. La conception normalisée, peut directement remplacer les produits importés, la protection de l'environnement et la sécurité.
