Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-5015-4BZ-SZ |
| Quantité de commande min: | 1 pcs |
| Prix: | Negotation |
| Détails d'emballage: | emballé dans le carton |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 2000pcs par mois |
| Nom de produits: | Oscillateur ultrasonique | Puissance de sortie: | 3600W |
|---|---|---|---|
| fréquence: | 15KHz | Diamètre en céramique de disque: | 50 mm |
| Quantité de disques en céramique: | 8pcs | Capacité: | 22-24nf |
| Vis reliée: | M16*1 | Application: | machine de soudage plastique par ultrasons |
| Mettre en évidence: | Transducteur ultrasonique de vibration,émetteur ultrasonique de puissance élevée |
||

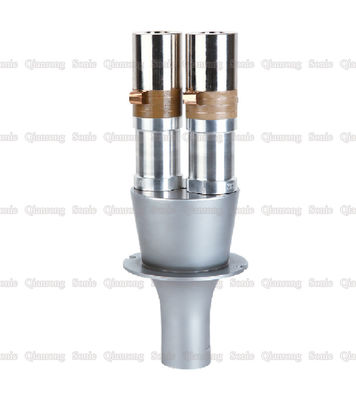

Transducteur ultrasonique d'haltère double avec le diamètre de 50mm pour la machine de soudure
Description :
La soudure ultrasonore convertit un courant de 50/60 hertz en 15, 20, 30 ou 40 kilohertz d'énergie électrique par un générateur ultrasonique. L'énergie électrique à haute fréquence convertie est de nouveau convertie par le transducteur en mouvement mécanique de la même fréquence, et alors le mouvement mécanique est transmis à la tête de soudure par un ensemble de dispositifs de klaxon qui peuvent changer l'amplitude. Le klaxon transfère l'énergie vibratoire reçue au joint de l'objet à souder, en lequel l'énergie vibratoire est convertie en énergie thermique par frottement, fondant le secteur du composant à souder. Des ondes ultrasoniques peuvent être employées non seulement aux métaux de soudage, au thermoplastique dur, mais également aux tissus et aux films.
Caractéristiques :
| Modèle | QR-5015-4BZ-SZ |
| Fréquence | 15 kilohertz |
| De puissance de sortie | 3600 watts |
| Diamètre en céramique de disque | 50mm |
| Quantité de disques en céramique | 8pcs |
| Capacité | 22-24nf |
| Application | Machine de soudure en plastique |
Principe en plastique ultrasonique de soudure :
Quand les ondes ultrasoniques agissent sur la surface de contact en plastique thermoplastique, des vibrations à haute fréquence des dizaines de milliers de périodes par seconde sont produites. Cette vibration à haute fréquence d'une certaine amplitude transmet l'énergie ultrasonique à la zone de soudure par la construction soudée supérieure, parce que la zone de soudure est deux à l'interface de la soudure, la résistance acoustique est grande, ainsi des hautes températures locales sont produites. D'ailleurs, en raison de la conduction thermique pauvre du plastique, elle ne peut pas être absorbée à temps et rassemblement dans la zone de soudure, de sorte que les visages de contact des deux plastiques fondent rapidement, et après une certaine pression, ils sont intégrés dans une. Quand les arrêts d'onde ultrasonique, laissent la pression durez pendant quelques secondes pour solidifier il, de ce fait formant une chaîne moléculaire forte pour le soudure, la force de soudure peut être proche de la force de la matière première. La qualité de la soudure en plastique ultrasonique dépend de l'amplitude de la tête de soudure de transducteur, de la pression appliquée et du temps de soudure. Le temps de soudure et la pression de tête de soudure peuvent être ajustés. L'amplitude est déterminée par le transducteur et le klaxon. L'interaction de ces trois quantités a une valeur appropriée. Quand l'énergie dépasse la valeur appropriée, la quantité de fonte du plastique est grande, et le matériel de soudure est facilement déformé ; si l'énergie est petite, la soudure n'est pas facile, et la pression appliquée n'est pas trop grande. Cette pression optima est le produit de la longueur latérale de la partie soudée et de la pression optima par 1 millimètre du bord.
Transducteur ultrasonique d'haltère double avec le diamètre de 50mm pour la machine de soudure
