Lieu d'origine: | Chine |
---|---|
Nom de marque: | QRsonic |
Certification: | CE |
Numéro de modèle: | FSA-2010-H |
Quantité de commande min: | 1 unité |
Prix: | Negotation |
Détails d'emballage: | emballé par cas en bois |
Délai de livraison: | 5-8 jours ouvrables |
Conditions de paiement: | T/T, Western Union |
Capacité d'approvisionnement: | 1000 unités par mois |
Fréquence: | 20 KHZ | Le pouvoir: | 1500 watts |
---|---|---|---|
Amplitude de sortie: | 30 à 100 μm | Vitesse de traitement: | ≥ 500 mm/min |
Tension d'entrée: | Pour les appareils de traitement des ondes, le réglage de la tension doit être effectué à l'aide d'u | Taille de la tête d'impact: | Φ3Φ5Φ8 ou personnalisé |
Mettre en évidence: | Équipement professionnel de relaxation des contraintes de soudure,Équipement de relaxation des contraintes de soudure par ultrasons |

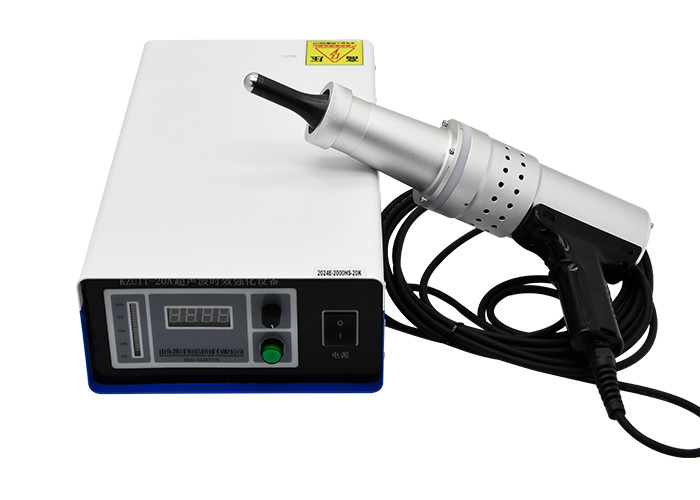

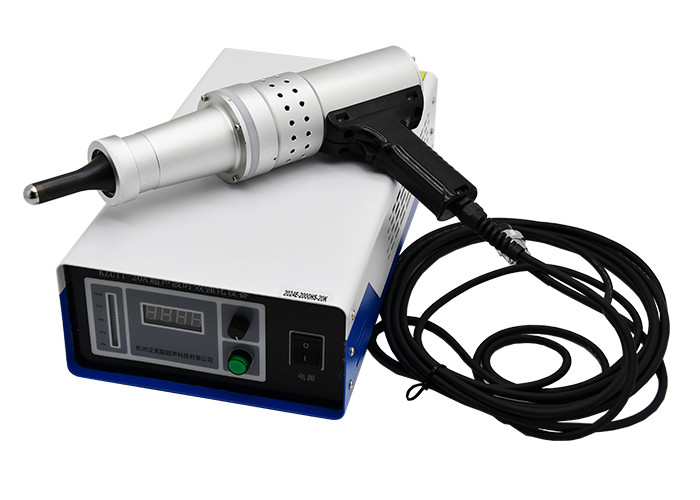

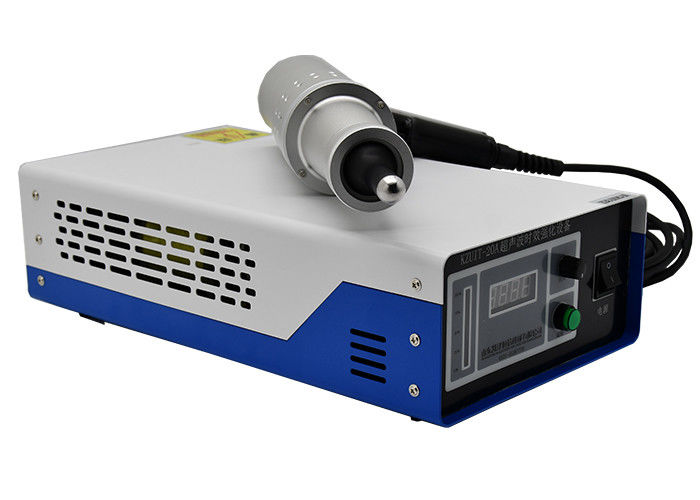

Équipement professionnel de relaxation des contraintes par soudage ultrasonique
Description :
L'équipement professionnel de relaxation des contraintes par soudage ultrasonique est un système ultrasonique numérique intelligent qui peut éliminer les contraintes internes et les défauts de surface des soudures générés par le processus de soudage. Il prévient la déformation ou la fissuration de la pièce causée par la relaxation des contraintes et supprime l'initiation des fissures. Il améliore la limite d'élasticité et la durée de vie en fatigue des soudures, et augmente la dureté de surface.
Principe :

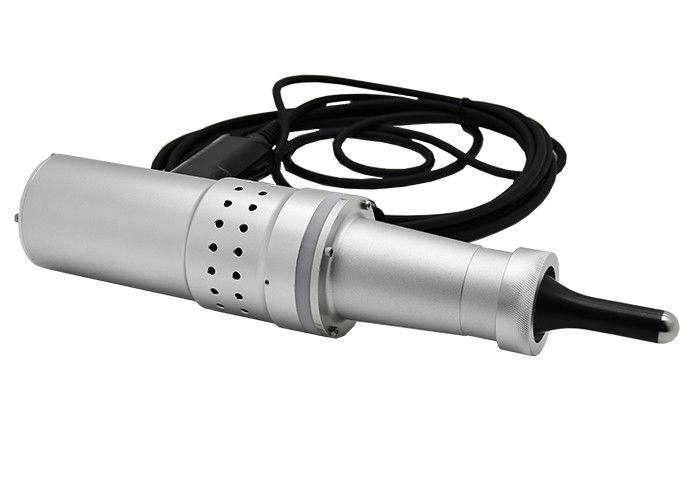

La puissance d'excitation des ondes ultrasonores est connectée au transducteur ultrasonique situé dans le boîtier via un câble. L'extrémité de sortie de vibration du transducteur est connectée à la tige d'amplitude, et l'extrémité de la tige d'amplitude est équipée d'une aiguille d'impact.
L'alimentation électrique d'excitation ultrasonique peut convertir l'alimentation secteur en courant alternatif haute fréquence et haute tension, qui est transmis au transducteur. Ensuite, le transducteur ultrasonique convertit le courant en énergie mécanique, c'est-à-dire des ondes ultrasonores. Sa manifestation est que le transducteur effectue un mouvement d'expansion et de contraction alternatif dans la direction longitudinale, et la fréquence du mouvement d'expansion et de contraction est équivalente à la fréquence du courant alternatif de l'alimentation d'excitation. Le déplacement de l'expansion et de la contraction est d'environ dix micromètres.
La fonction du levier d'amplitude est d'amplifier l'amplitude de sortie du transducteur, qui peut atteindre environ 100 microns, et d'appliquer une force d'impact à l'aiguille d'impact, la poussant vers l'avant à grande vitesse. Après que l'aiguille d'impact impacte la pièce, l'énergie est transmise au cordon de soudure pour éliminer les contraintes.
Après avoir subi la réaction de la pièce, la tête d'impact rebondit et frappe la tige d'amplitude de vibration haute fréquence. Elle est ensuite excitée à nouveau et entre en collision avec le cordon de soudure à grande vitesse, répétant ce processus plusieurs fois pour effectuer le travail d'impact.
Paramètres :
Numéro d'article | FSA-2010-H |
Fréquence | 20 kHz |
Puissance maximale | 1500 W |
Amplitude de sortie | 30-100 μm |
Tension | CA 220 V ±10 %, 50 Hz |
Efficacité de conversion | 90 % |
Vitesse de traitement | ≥500 mm/min |
Matériaux de la tête d'impact | Acier au tungstène spécial |
Taille de la tête d'impact | Φ3Φ5Φ8 ou Personnalisé |
Têtes d'impact courantes | quatre broches, une seule broche, ou personnalisées |
Application :
Industries qui ont des exigences strictes en matière de stabilité et de résistance des joints soudés. Par exemple, le traitement de soudure des métaux dans des industries telles que les ponts, l'électricité, la construction navale, les appareils à pression et les structures en acier.
