| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | FUNSONIC |
| Certification: | CE |
| Numéro de modèle: | FS650X |
| Quantité de commande min: | 1 unité |
| Prix: | Negotation |
| Détails d'emballage: | emballé par cas en bois |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 1000 unités par mois |
| Nom de la production: | Système de pulvérisation par ultrasons de production | Fréquence: | 20 à 200 kHz pour la sélection |
|---|---|---|---|
| Puissance maximale: | 50 W | Volume maximal de pulvérisation continue: | 20 à 1200 ml/h/pcs, évolutif |
| Largeur effective de pulvérisation: | 2-260 mm/pcs, évolutif | Uniformité de pulvérisation: | ≥ 95% |
| Viscosité de la solution: | ≤ 30 cps | Voltage d'entrée: | 220V±10%/50-60Hz |
| Mettre en évidence: | Couche à pulvérisation par ultrasons du convoyeur,machine de revêtement par pulvérisation à ultrasons avec convoyeur,Machine de revêtement par pulvérisation par ultrasons à film mince |
||

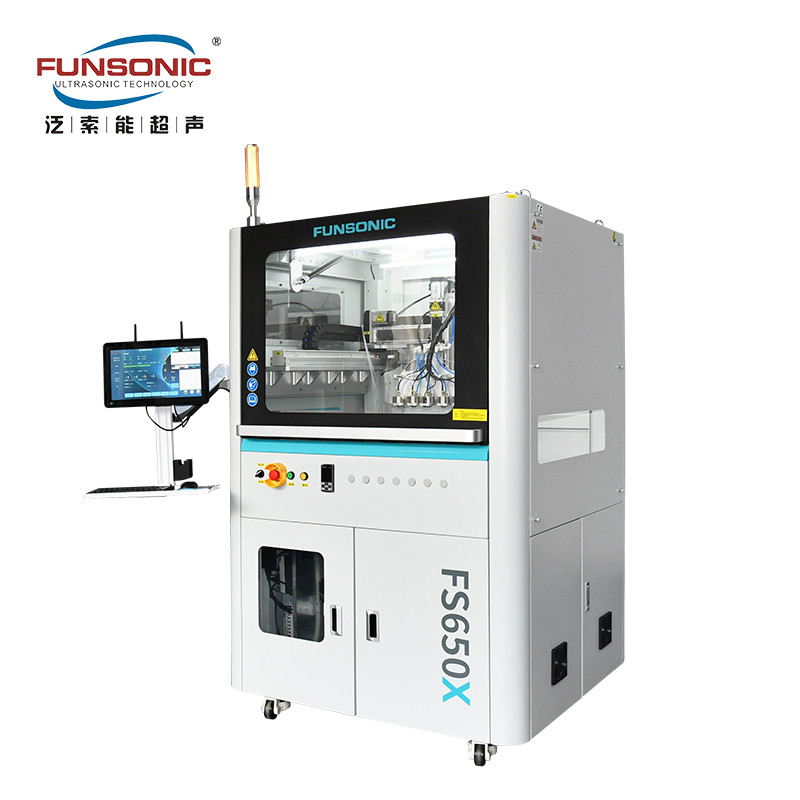

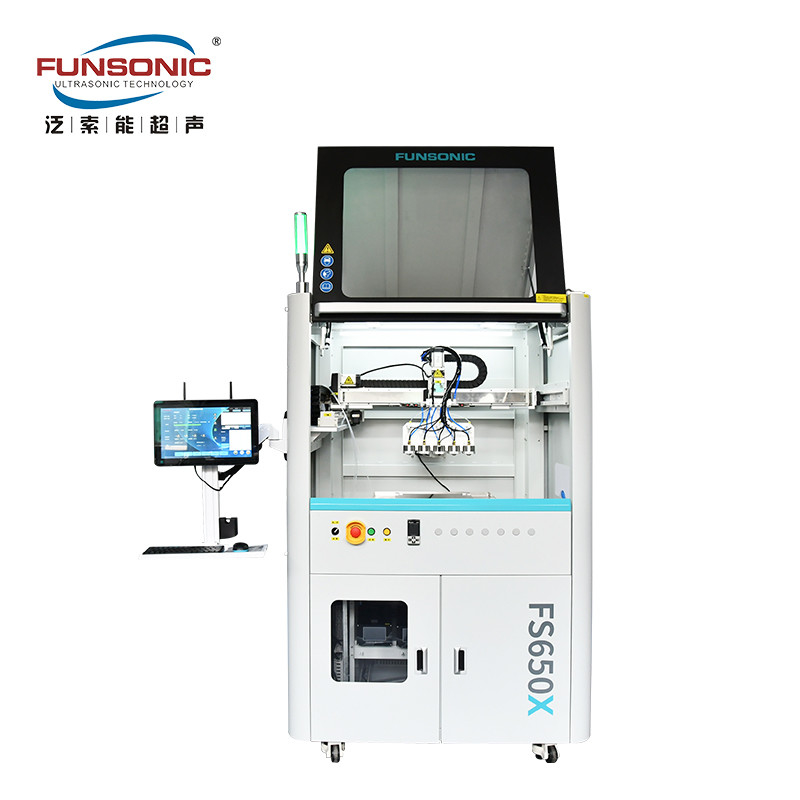

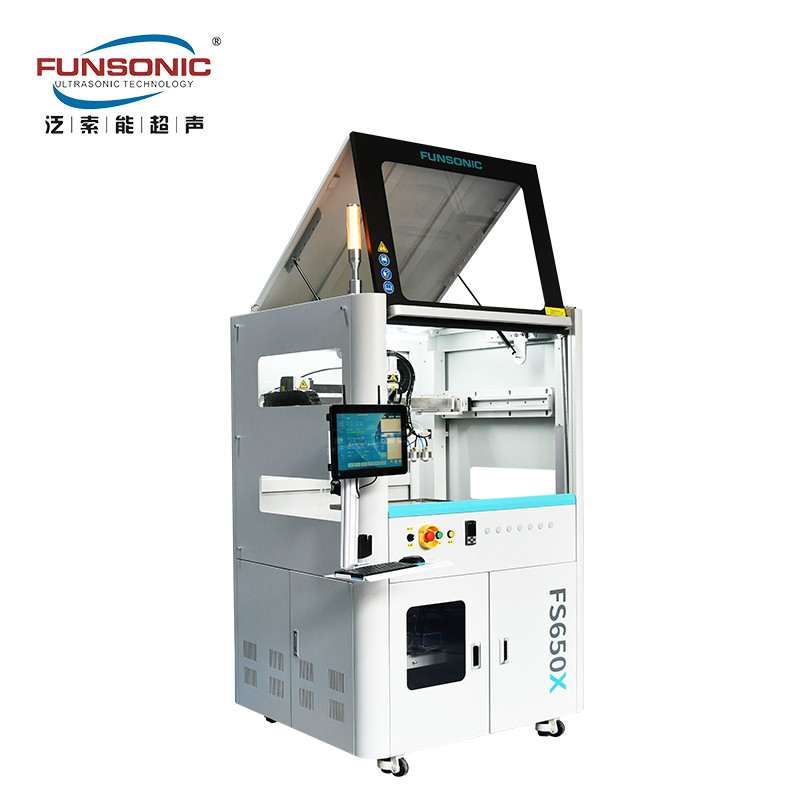

Couchage par pulvérisation ultrasonique avec convoyeur pour cellules photovoltaïques à film mince
Définition:
La machine à pulvérisation de précision par ultrasons est un dispositif qui utilise la technologie des ultrasons pour réaliser une pulvérisation de précision.d'une épaisseur n'excédant pas 1 mm.
La machine de pulvérisation à haute précision par ultrasons est un équipement de pulvérisation de haute précision qui utilise des vibrations ultrasoniques pour atomiser l'agent pulvérisateur liquide en petites particules.et ensuite les pulvériser uniformément sur la surface cible à travers le flux d'airCette méthode de pulvérisation présente les avantages d'une grande précision, d'une grande efficacité et d'un économie d'agents pulvérisateurs, et est largement utilisée dans divers procédés de pulvérisation.
La bande transporteuse est un composant de la machine de pulvérisation de précision à ultrasons, utilisée pour transporter les objets à pulvériser.,qui peut transporter des objets du point de départ au point final pendant le processus de pulvérisation.le positionnement et la pulvérisation précis des objets peuvent être réalisés.
L'utilisation d'une machine de pulvérisation de précision par ultrasons à bande transporteuse peut effectuer des opérations de pulvérisation sur des lignes de production continues, améliorant ainsi l'efficacité du travail et la qualité de la production.Dans un environnement de production automatisé, la machine de pulvérisation de précision par ultrasons à bande transporteuse peut coopérer avec d'autres équipements pour réaliser des processus de production automatisés, réduire les opérations manuelles et améliorer l'efficacité de la production.
En résumé, la machine de pulvérisation de précision par ultrasons de type bande transporteuse est un dispositif qui utilise la technologie ultrasonique pour la pulvérisation de précision.l'objet à pulvériser est transporté du point de départ au point final, ce qui permet d'effectuer des opérations de pulvérisation efficaces et de haute précision.
Paramètres:
| Type de produit |
Machine de revêtement par pulvérisation par ultrasons avec convoyeur FS650X |
| Fréquence de fonctionnement de la buse de pulvérisation | 20-200KHz (Utiliser normalement 60100K) |
| Puissance de la buse | 1 à 15 W |
| Volume maximal de pulvérisation en continu | Déterminer en fonction du type et de la quantité de buses configurées (maximum 5 buses) |
| Largeur effective de pulvérisation | Déterminer en fonction du type et de la quantité de buses configurées |
| Uniformité de pulvérisation | ≥ 95% |
| Taux de conversion de la solution | ≥ 95% |
| Épaisseur du film sec | 20 nm à 100 μm |
| Viscosité de la solution | ≤ 30 cps |
| Plage de température | -10 à 60 °C |
| Particules atomisées (valeur médiane) | 10-45 μm (eau distillée), déterminée par la fréquence de la buse |
| Pression de déviation maximale | ≤ 0,15 MPA |
| Matériau de la partie de la solution de contact | SUS304, titane, PTFE |
| Mode d'exercice | Un système de commande de pulvérisation développé indépendamment par FUNSONIC sur la base du système Windows, avec commande PLC, écran tactile couleur de 15,6 pouces, servo-moteur XYZ à trois axes importé,Rotation de démarrage de l'axe R, et module à vis de précision entièrement fermé+Mécanisme de transport automatique horizontal |
| Mode de commande | Contrôle PLC, système de contrôle d'exploitation développé sur la base du système Windows, prenant en charge le fonctionnement à distance, la mise à niveau, etc. |
| Contenu du contrôle | L'écran tactile intègre la buse à ultrasons, l'alimentation en liquide, le chauffage, l'adsorption, la dispersion par ultrasons et d'autres commandes, et dispose également de fonctions de surveillance du système, d'alarme et autres |
| Méthode d'approvisionnement en liquide | Pompes d'injection de précision |
| Système de dispersion par ultrasons (facultatif) | 20 ml ou 50 ml, 40K, échantillonneur de qualité biologique |
Configuration générale:
1Viscosité et teneur en solides: généralement, la viscosité ≤ 30 cps et la suspension nécessite une teneur en solides n'excédant pas 20-30%.
2Équipement d'alimentation en liquide: pompe à injection de précision + échantillonneur de qualité biologique, avec une précision d'alimentation en liquide de 0,1 uL/min
3Épaisseur du film sec: 20nm-100um (en fonction du substrat de la solution)
4Voltage d'entrée: 220 V ± 10%, 50 à 60 Hz
5Taux de conversion de la solution: ≥ 95%, taux d'utilisation plusieurs fois supérieur à celui des buses pneumatiques à deux fluides traditionnelles
6La taille des particules atomisées: moyenne de 15 à 45 μm. Elle dépend principalement de la fréquence de la buse, et plus la fréquence est élevée, plus la taille des particules est petite.
7Fréquence de pulvérisation: peut être équipée de différents systèmes de pulvérisation allant de 30 à 200 kHz
Configuration facultative:
1Système d'alimentation en liquide à dispersion par ultrasons: il peut disperser et remuer en continu les nanoparticules pendant le processus de pulvérisation,réduisant efficacement le phénomène de précipitation du liquide de pulvérisation et améliorant considérablement l'uniformité de la couche de film
2Plateforme de chauffage et de séchage: utilisant une plateforme poreuse en aluminium pour l'aviation ou une plateforme céramique micro poreuse de précision, avec un contrôle précis de la température de 200 °C
3. Plateforme d'adsorption sous vide: équipée d'un générateur de vide multicanal qui peut être contrôlé par zones, adsorbant avec précision le substrat de film mince sans déformation.
4Appareil d'alignement de la buse de pulvérisation: l'alignement au laser est utilisé.
5Nous pouvons également personnaliser d'autres configurations dont vous avez besoin!

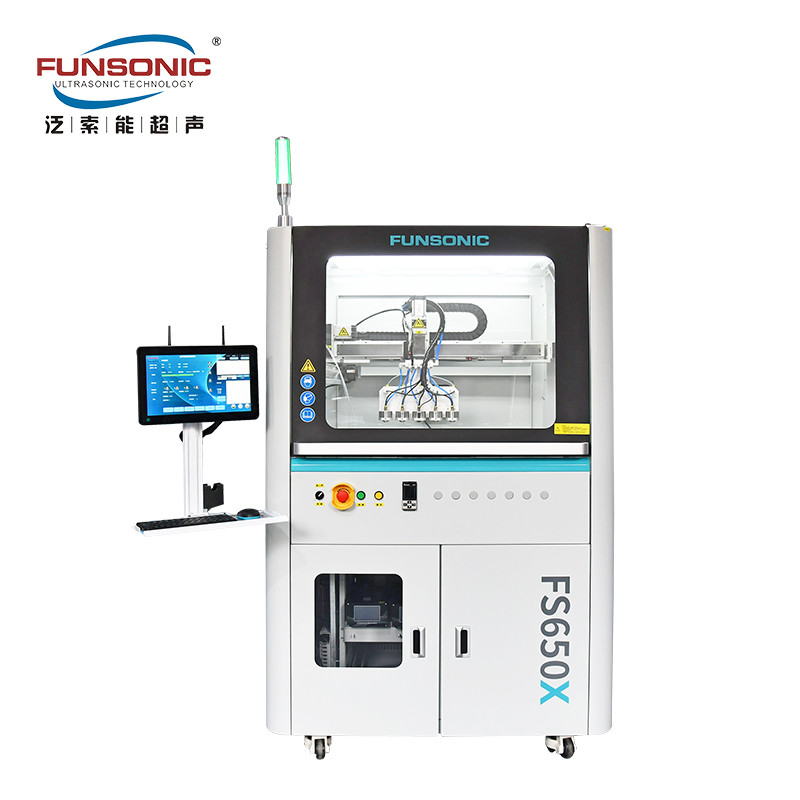

Couchage par pulvérisation ultrasonique avec convoyeur pour cellules photovoltaïques à film mince
