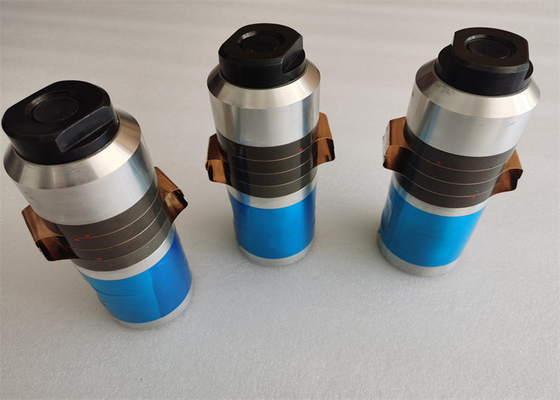

Transducteur piézo-électrique ultrasonique avec la chaîne de condensateur de la fréquence 15Khz de 10nf à 11nf

En céramique ultrasonique piézoélectrique avec la chaîne de condensateur de la fréquence 15Khz de 10nf à 11nf

Description :

Le transducteur ultrasonique convertit la sortie électrique ou magnétique d'énergie par le générateur ultrasonique en vibration mécanique de la même fréquence. Actuellement, le transducteur en céramique piézoélectrique est utilisé sur la machine de masque. L'effet piézoélectrique des signaux électriques de convertis matériels dans des vibrations mécaniques. Le principe de travail des transducteurs médicaux d'ultrason (sondes d'ultrason) est fondamentalement le même, et son intérieur contient habituellement un élément de stockage de l'énergie électrique et un système de vibration mécanique. Quand le transducteur est utilisé comme émetteur, le signal électrique d'oscillation envoyé de l'alimentation d'énergie d'excitation fera changer le champ électrique ou le champ magnétique dans l'élément de stockage de l'énergie électrique du transducteur. Ce changement affectera le système de vibration mécanique du transducteur par un certain effet. Une force d'entraînement est produite pour entrer dans l'état de vibration, conduisant de ce fait le milieu en contact avec le système de vibration mécanique du transducteur pour vibrer et rayonner les ondes sonores dans le milieu. Le processus de recevoir les ondes sonores est juste l'opposé. Les ondes sonores externes agissent sur la surface de vibration du transducteur, faisant de ce fait vibrer le système de vibration mécanique du transducteur. Avec un certain effet physique, il cause le champ électrique ou l'élément de stockage de l'énergie du transducteur. Les changements de champ magnétique en conséquence, entraînant la sortie électrique du transducteur produire d'une tension et d'une correspondance actuelle au signal acoustique.

Caractéristiques :

Paramètres :

Précautions ultrasoniques d'ensemble de pièces de transducteur :

Les parties principales du système de vibration ultrasonique, telles que les transducteurs, klaxons, têtes d'outil, etc., sont reliées par un boulon central.

1. Vérifiez que la surface de contact devrait être lisse et exempte d'éraflures. S'il y a des éraflures, employez un papier métallographique avec un certain nombre de zéro ou plus pour polir légèrement. On l'exige pour lisser le défaut sans endommager la planéité de la surface de contact.

2. Nettoyez les vis, les trous de vis et les surfaces de contact avec un détergent volatil et non-corrosif.

3. Nettoyez complètement les vis, les trous de vis et les surfaces de contact.

4. Tous les trous se reliants de vis devraient être perpendiculaires à la surface de contact.

5. Appliquez une couche mince de beurre ou de VASELINE à la surface de contact avant le serrage. Ne vous appliquez pas aux vis et aux trous se reliants de vis.

6. Serrez soigneusement les deux pièces. Ajustez le couple de serrage approprié selon les caractéristiques des vis se reliantes. Si possible, serrez-le correctement.

7. Si vous détachez la surface commune encore, vous ne devriez voir aucune cicatrices.

8. L'amplitude du système de vibration est également distribuée à la main, aucun bruit étrange, fièvre grave pas locale.

9. Après ré-ouverture la surface commune après travail pendant une période, là devrait n'être aucun signe d'oxydation ou d'ablation. Autrement, le contact ici n'est pas bon, et l'énergie ultrasonique est sérieusement perdue ici.

En céramique ultrasonique piézoélectrique avec la chaîne de condensateur de la fréquence 15Khz de 10nf à 11nf
