Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-3040-4BZ |
| Quantité de commande min: | PCs 1 |
| Prix: | Negotation |
| Détails d'emballage: | Emballé dans le carton |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 2000pcs par mois |
| Nom de produits: | Transducteur ultrasonique | Fréquence: | 40 kilohertz |
|---|---|---|---|
| De puissance de sortie: | 500 watts | Boulon commun: | M10 |
| Diamètre en céramique de disque: | 30mm | Quantité de disques en céramique: | 4pcs |
| Capacité: | 5.1-7.5nf | Amplitude: | 4um |
| Mettre en évidence: | transducteur piézoélectrique de l'ultrason 40Khz,transducteur piézoélectrique de l'ultrason 500w,transducteur 40Khz piézoélectrique ultrasonique |
||

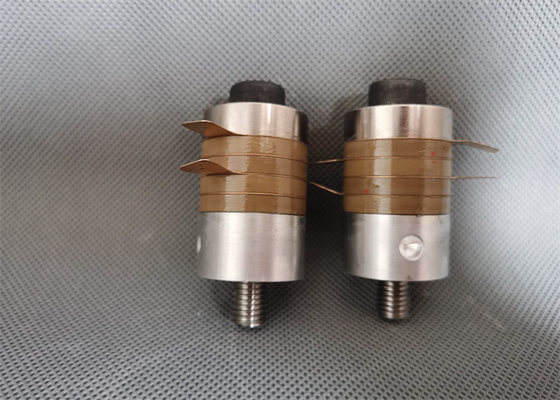

Transducteur piézoélectrique de l'ultrason 40Khz à haute fréquence pour couper le dispositif
Description :
Le transducteur ultrasonique est un convertisseur d'énergie qui convertit le courant électrique d'entrée en transmission mécanique. C'est le coeur de la machine de soudure ultrasonore. Il peut mieux jouer le rôle de la machine de soudure ultrasonore si équipé du transducteur ultrasonique approprié
Caractéristiques :
| Modèle | QR-3040-4BZ |
| Fréquence | 40khz |
| De puissance de sortie | 500 watts |
| Boulon commun | M10 |
| Diamètre en céramique de disque | 30mm |
| Quantité de disques en céramique | 4pcs |
| Capacité | 5.1-7.5nf |
| Amplitude | 4 um |
| Application | Machine ultrasonique |
Paramètres :
| Le type colomnaire TYPE de NTK | ||||||||
|
Article non.
|
Reliez la vis
|
Diamètre en céramique (millimètres)
|
Quantité d'en céramique (PC) |
Fréquence (kilohertz)
|
Capacité |
puissance (w)
|
||
| Jaune | Gris | Noir | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Le type colomnaire TYPE de NTK | ||||||||
|
Article non.
|
Reliez la vis
|
Diamètre en céramique (millimètres)
|
Quantité d'en céramique (PC) |
Fréquence (kilohertz)
|
Capacité |
puissance (w)
|
||
| Jaune | Gris | Noir | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Précautions ultrasoniques d'ensemble de pièces de transducteur :
Les parties principales du système de vibration ultrasonique, telles que les transducteurs, klaxons, têtes d'outil, etc., sont reliées par un boulon central.
1. Vérifiez que la surface de contact devrait être lisse et exempte d'éraflures. S'il y a des éraflures, employez un papier métallographique avec un certain nombre de zéro ou plus pour polir légèrement. On l'exige pour lisser le défaut sans endommager la planéité de la surface de contact.
2. Nettoyez les vis, les trous de vis et les surfaces de contact avec un détergent volatil et non-corrosif.
3. Nettoyez complètement les vis, les trous de vis et les surfaces de contact.
4. Tous les trous se reliants de vis devraient être perpendiculaires à la surface de contact.
5. Appliquez une couche mince de beurre ou de VASELINE à la surface de contact avant le serrage. Ne vous appliquez pas aux vis et aux trous se reliants de vis.
6. Serrez soigneusement les deux pièces. Ajustez le couple de serrage approprié selon les caractéristiques des vis se reliantes. Si possible, serrez-le correctement.
7. Si vous détachez la surface commune encore, vous ne devriez voir aucune cicatrices.
8. L'amplitude du système de vibration est également distribuée à la main, aucun bruit étrange, fièvre grave pas locale.
9. Après ré-ouverture la surface commune après travail pendant une période, là devrait n'être aucun signe d'oxydation ou d'ablation. Autrement, le contact ici n'est pas bon, et l'énergie ultrasonique est sérieusement perdue ici.
Transducteur piézoélectrique de l'ultrason 40Khz à haute fréquence pour couper le dispositif
