Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | QRsonic |
Certification: | CE |
Numéro de modèle: | QR-6015-4BZG |
Quantité de commande min: | PCs 1 |
Prix: | Negotation |
Détails d'emballage: | Emballé dans le carton |
Délai de livraison: | 3 jours ouvrables |
Conditions de paiement: | T/T, Western Union |
Capacité d'approvisionnement: | 2000pcs par mois |
Nom de produits: | Transducteur ultrasonique de Pieo | Fréquence: | 15 kilohertz |
---|---|---|---|
De puissance de sortie: | 2200 watts | En céramique: | Gris |
Diamètre en céramique de disque: | 60mm | Quantité de disques en céramique: | 4PCS |
Capacité: | 10-12nf | Amplitude: | 10 um |
Surligner: | Transducteur piézoélectrique ultrasonique de puissance élevée,Transducteur piézoélectrique ultrasonique 15Khz,transducteur 12nf piézoélectrique ultrasonique |

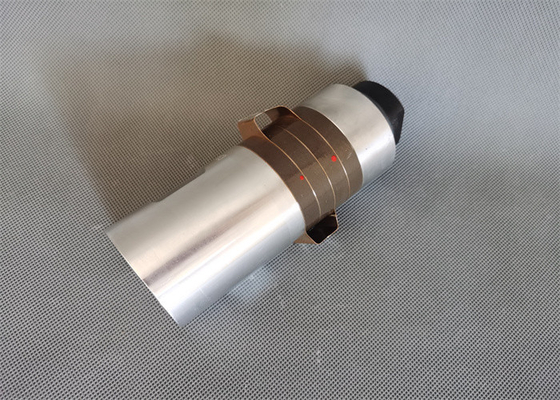

Transducteur ultra piézoélectrique élevé de puissance avec 10-12nf la capacité 15Khz
Description :
Le transducteur ultrasonique de QRsonic emploie de haute qualité, céramique piézoélectrique de haut-cohérence, conception professionnelle de structure, opération stable, cohérence de forte stabilité et élevée, essai de charge élevé, amplitude non-chaude et élevée, basse impédance, la vague stable, caractéristiques des vagues constantes.
Le transducteur ultrasonique est un dispositif de conversion d'énergie. Sa fonction est de convertir le courant électrique d'entrée en transmission mécanique (ultrason) et puis de le transmettre, et elle consomme seulement un peu de puissance.
Caractéristiques :
Modèle | QR-6015-4BZG |
Fréquence | 15 kilohertz |
De puissance de sortie | 2200 watts |
Boulon commun | M20*1.5 |
Diamètre en céramique de disque | 60mm |
Quantité de disques en céramique | 4pcs |
Capacité | 10-12nf |
Amplitude | 10 um |
Application | Machine de soudure en plastique |
Composition :
Le transducteur ultrasonique se compose principalement d'élément en céramique piézoélectrique central, avant et couvercles arrière en métal, vis contraintes d'avance, feuilles d'électrode et tubes isolants. La composition spécifique est montrée dans la figure ci-dessous.
1. Conducteur arrière : l'élément cylindrique au dos du transducteur piézoélectrique, le conducteur arrière est proche du dernier morceau d'en céramique piézoélectrique, et la pression de pré-serrage est habituellement appliquée en empilant des boulons.
2. feuille d'électrode : un disque conducteur mince entre la céramique piézoélectrique à côté du transducteur. La tension d'entraînement de transducteur est appliquée entre ces électrodes.
3. conducteur d'entrée : Transmettez l'énergie ultrasonique du transducteur à la tête de klaxon ou d'outil. Le conducteur d'entrée inclut habituellement une bride de support pour relier le logement.
4. vis contrainte d'avance : Passages empilés simples d'un boulon par le trou central de l'en céramique. Après serrage du boulon, l'en céramique sera comprimé entre le conducteur arrière et le conducteur avant pour appliquer requis précontraignez à l'en céramique.
5. céramique piézoélectrique : La céramique piézoélectrique est le coeur du transducteur, un composant qui convertit le signal électrique du générateur ultrasonique en vibration mécanique linéaire.
Transducteur ultra piézoélectrique élevé de puissance avec 10-12nf la capacité 15Khz
