Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-2540-4BD |
| Quantité de commande min: | PCs 1 |
| Prix: | Negotation |
| Détails d'emballage: | Emballé dans le carton |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 2000pcs par mois |
| Nom de produits: | transducteur piézoélectrique ultrasonique | Fréquence: | 40 kilohertz |
|---|---|---|---|
| De puissance de sortie: | 300 watts | Boulon commun: | M8 |
| Diamètre en céramique de disque: | 25mm | Quantité de disques en céramique: | 4PCS |
| Capacité: | 4.5-6.5nf | Amplitude: | 4um |
| Mettre en évidence: | Transducteur piézoélectrique ultrasonique de détecteur actif,Transducteur ultrasonique piézoélectrique 40Khz,Transducteur ultrasonique 40Khz de 300 watts |
||

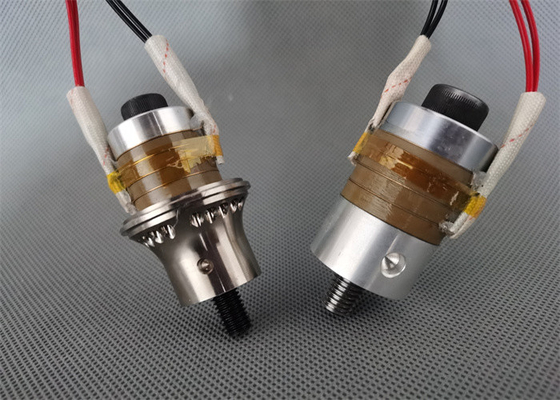

Transducteur ultrasonique piézoélectrique 40Khz de détecteur actif pour souder ou couper l'application
Description :
les transducteurs 40Khz ultrasoniques convertissent l'énergie électrique, l'énergie mécanique ou l'énergie acoustique d'une forme d'énergie en une autre forme de dispositif d'énergie, également connue sous le nom de transducteur ultrasonique, également connu sous le nom de détecteur actif. Un des plus mûre et fiable est le dispositif qui convertit l'énergie électrique et l'énergie acoustique par effet piézoélectrique, également connu sous le nom de transducteur piézoélectrique. Le transducteur se compose de composant en céramique piézoélectrique central, couverture avant et arrière en métal, vis contrainte d'avance, feuille d'électrode, et tube isolant. Des transducteurs ultrasoniques sont utilisés dans presque tout l'équipement ultrasonique. L'équipement ultrasonique de Qianrong est la source des transducteurs d'alliage et des composants titaniques ultrasoniques de noyau.
Caractéristiques :
| Modèle | QR-2540-4BD |
| Fréquence | 40khz |
| De puissance de sortie | 300 watts |
| Boulon commun | M8 |
| Diamètre en céramique de disque | 25mm |
| Quantité de disques en céramique | 4pcs |
| Capacité | 4.5-6.5nf |
| Amplitude | 4 um |
| Application | Machine de soudure en plastique |
Paramètres :
| Le type colomnaire TYPE de NTK | ||||||||
|
Article non.
|
Reliez la vis
|
Diamètre en céramique (millimètres)
|
Quantité d'en céramique (PC) |
Fréquence (kilohertz)
|
Capacité |
puissance (w)
|
||
| Jaune | Gris | Noir | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Le type colomnaire TYPE de NTK | ||||||||
|
Article non.
|
Reliez la vis
|
Diamètre en céramique (millimètres)
|
Quantité d'en céramique (PC) |
Fréquence (kilohertz)
|
Capacité |
puissance (w)
|
||
| Jaune | Gris | Noir | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Atten :
L'assortiment du transducteur avec la boîte électrique et le moule sert de base à la fiabilité du système et de la puissance maximum du transducteur. Après que le transducteur soit accompli, il n'y aura aucune pièce réglable. Ajustez la boîte et le moule électriques pour assortir l'état fonctionnant du transducteur.
On lui recommande d'ajuster l'assortiment dans les étapes suivantes :
D'abord, ajustez la fréquence d'oscillation de la boîte électrique pour adapter à la dynamique du transducteur.
Étape 2 : Ajustez le circuit d'assortiment de sorte que le courant à vide du transducteur soit moins que 0.5A. La déviation de accord de tension devrait toujours être moins que 0.2A, et examine le transducteur pour assurer la vibration et le chauffage normaux.
La troisième étape : reliez le moule, à la charge, et ajustez la boîte électrique pour faire le de puissance de sortie du système répondent aux exigences pour l'usage.
Étape 4 : Essai de toute puissance pendant une certaine période, contrôle que les changements d'état du transducteur et de la boîte électrique devraient être dans la marge normale.
Transducteur ultrasonique piézoélectrique 40Khz de détecteur actif pour souder ou couper l'application
