Lieu d'origine: | La Chine |
---|---|
Nom de marque: | QRsonic |
Certification: | CE |
Numéro de modèle: | QR-6015-4BZ |
Quantité de commande min: | PCs 1 |
Prix: | Negotation |
Détails d'emballage: | Emballé dans le carton |
Délai de livraison: | 3 jours ouvrables |
Conditions de paiement: | T/T, Western Union |
Capacité d'approvisionnement: | 2000 pièces par mois |
Nom de produits: | Transducteur ultrasonique de Pieo | Fréquence: | 15 kilohertz |
---|---|---|---|
De puissance de sortie: | 2600 watts | En céramique: | PZT8 ou PZT4 |
Diamètre en céramique de disque: | 60mm | Quantité de disques en céramique: | 4pcs |
Capacité: | 9-13.5nf | Amplitude: | 10 um |
Surligner: | Transducteur ultrasonique 15Khz de fréquence variable,Transducteur de soudure ultrasonore de pièces d'auto,Transducteur ultrasonique 15Khz de 2600 watts |

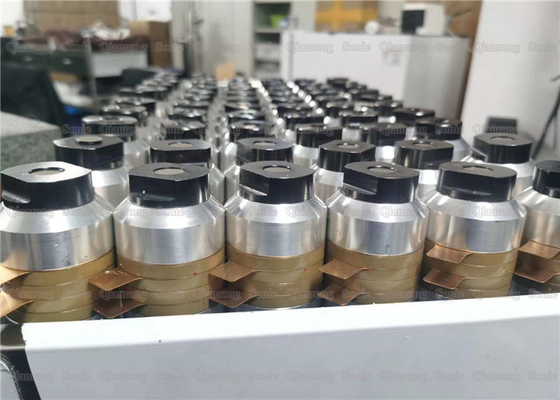

Transducteur ultrasonique 15Khz de fréquence variable pour des pièces d'auto soudant en vente
Description :
Le transducteur ultrasonique est un dispositif de conversion d'énergie. Sa fonction est de convertir le courant électrique d'entrée en transmission mécanique (ultrason) et puis de le transmettre, et elle consomme seulement un peu de puissance.
Le transducteur ultrasonique se compose principalement d'élément en céramique piézoélectrique central, avant et couvercles arrière en métal, vis contraintes d'avance, feuilles d'électrode et tubes isolants. La composition spécifique est montrée dans la figure ci-dessous.
1. Conducteur arrière : l'élément cylindrique au dos du transducteur piézoélectrique, le conducteur arrière est proche du dernier morceau d'en céramique piézoélectrique, et la pression de pré-serrage est habituellement appliquée en empilant des boulons.
2. feuille d'électrode : un disque conducteur mince entre la céramique piézoélectrique à côté du transducteur. La tension d'entraînement de transducteur est appliquée entre ces électrodes.
3. conducteur d'entrée : Transmettez l'énergie ultrasonique du transducteur à la tête de klaxon ou d'outil. Le conducteur d'entrée inclut habituellement une bride de support pour relier le logement.
4. vis contrainte d'avance : Passages empilés simples d'un boulon par le trou central de l'en céramique. Après serrage du boulon, l'en céramique sera comprimé entre le conducteur arrière et le conducteur avant pour appliquer requis précontraignez à l'en céramique.
5. céramique piézoélectrique : La céramique piézoélectrique est le coeur du transducteur, un composant qui convertit le signal électrique du générateur ultrasonique en vibration mécanique linéaire.
Caractéristiques :
Modèle | QR-6015-4BZ |
Fréquence | 15 kilohertz |
De puissance de sortie | 2600 watts |
Boulon commun | M20*1.5 |
Diamètre en céramique de disque | 60mm |
Quantité de disques en céramique | 4pcs |
Capacité | 9-13.5nf |
Amplitude | 10 um |
Application | Machine de soudure en plastique |
Est précontraignent du transducteur plus grand le meilleur ?
Excessif précontraignez réduira la représentation du transducteur, qui est principalement reflété dans les aspects suivants :
La représentation des changements piézoélectriques de céramique sous l'action de la polarisation de compression. En particulier, la température sûre maximum à laquelle le matériel peut fonctionner effectivement peut être considérablement réduite, et effort de compression élevé peut abaisser la température de curie.
La prétention excessive causera la dépolarisation significative, et produira également l'impédance et le vieillissement instables.
Excessif précontraignez réduira la durée de vie du transducteur, et dans des cas graves fera cristalliser la puce en céramique du transducteur.
Excessif précontraignez du transducteur montrera une plus petite impédance à la partie, mais la représentation du transducteur diminuera au fil du temps, et elle sera accompagnée des produits à grande impédance.
