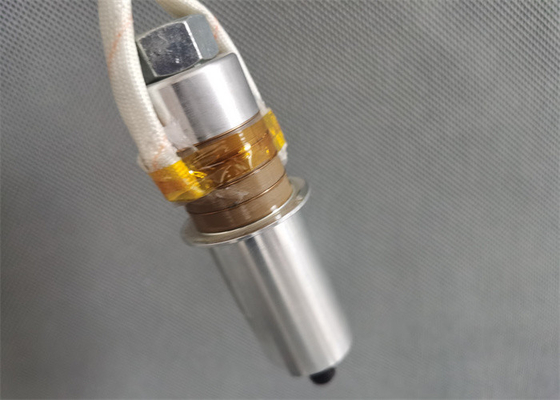

Transducteur à haute fréquence de la soudure 28Khz ultrasonore pour la soudeuse en plastique

Fourniture et réparation et remplacer le système de soudure du transducteur 28Khz ultrasonique à haute fréquence

Description :

Produire de la vibration régulière sous l'excitation d'un champ électrique approprié par le transducteur ultrasonique, et de son amplitude est généralement le μm environ 8-10. Une telle amplitude n'est pas assez pour accomplir directement les étapes de soudure et de transformation. Par conséquent, le transducteur lie un klaxon ultrasonique correctement conçu, et l'amplitude de l'onde ultrasonique peut être variée dans un éventail, tant que la force matérielle est suffisante, l'amplitude peut dépasser le μm 100.

Le transducteur est un dispositif de précision et devrait être manipulé avec soin. Le transducteur convertit la tension d'ultrason du générateur en vibration mécanique ultrasonique de la même fréquence par un effet piézoélectrique inverse. Il se compose d'un certain nombre de feuilles piezoceramic serrées entre deux blocs en métal (habituellement titanique). Une plaque de métal mince est formée entre la feuille et la feuille pour former une électrode. Quand un signal électrique sinusoïdal est fourni au transducteur par l'intermédiaire des électrodes, la feuille piézoélectrique augmente et se contracte, produisant un mouvement de crête à crête axial de 15-201 xm.

Caractéristiques :

Précautions ultrasoniques d'ensemble de pièces de transducteur :

Les parties principales du système de vibration ultrasonique, telles que les transducteurs, klaxons, têtes d'outil, etc., sont reliées par un boulon central.

1. Vérifiez que la surface de contact devrait être lisse et exempte d'éraflures. S'il y a des éraflures, employez un papier métallographique avec un certain nombre de zéro ou plus pour polir légèrement. On l'exige pour lisser le défaut sans endommager la planéité de la surface de contact.

2. Nettoyez les vis, les trous de vis et les surfaces de contact avec un détergent volatil et non-corrosif.

3. Nettoyez complètement les vis, les trous de vis et les surfaces de contact.

4. Tous les trous se reliants de vis devraient être perpendiculaires à la surface de contact.

5. Appliquez une couche mince de beurre ou de VASELINE à la surface de contact avant le serrage. Ne vous appliquez pas aux vis et aux trous se reliants de vis.

6. Serrez soigneusement les deux pièces. Ajustez le couple de serrage approprié selon les caractéristiques des vis se reliantes. Si possible, serrez-le correctement.

7. Si vous détachez la surface commune encore, vous ne devriez voir aucune cicatrices.

8. L'amplitude du système de vibration est également distribuée à la main, aucun bruit étrange, fièvre grave pas locale.

9. Après ré-ouverture la surface commune après travail pendant une période, là devrait n'être aucun signe d'oxydation ou d'ablation. Autrement, le contact ici n'est pas bon, et l'énergie ultrasonique est sérieusement perdue ici.
