Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-T35 |
| Quantité de commande min: | PCs 1 |
| Prix: | Negotation |
| Détails d'emballage: | Emballé dans le carton |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 2000pcs par mois |
| Nom de produits: | Convertisseur ultrasonique de rechange | Fréquence: | 35 kilohertz |
|---|---|---|---|
| De puissance de sortie: | 1200 watts | Boulon commun: | M8 |
| Diamètre en céramique de disque: | 25mm | Capacité: | 2.1-2.3nf |
| Amplitude: | 6um | Application: | Remplacement du transducteur de Telsonic |
| Mettre en évidence: | Convertisseur de soudure ultrasonore de transducteur de Telsonic,convertisseur de la soudure 35Khz ultrasonore,Convertisseur de soudure ultrasonore de boulon du joint M8 |
||

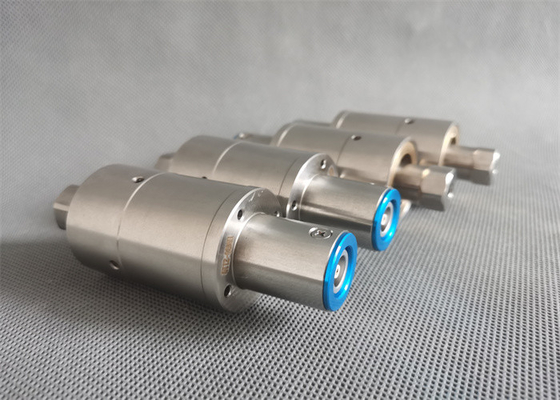

convertisseur de rechange de 35Khz Ultrsound assortissant le générateur de Telsonic
Description :
Selon les paramètres du transducteur original de Telsonic, il est assorti avec la boîte électrique de Telsonic. QRsonic emploie de haute qualité, céramique piézoélectrique de haut-cohérence, conçue selon la structure originale, opération stable, cohérence de forte stabilité et élevée, essai de charge élevé, amplitude non-chaude et élevée, basse impédance, vague stable, caractéristiques d'onde continue.
Repacement Telsonic SE3512C Konverter. Le transducteur ultrasonique est un dispositif qui peut convertir l'énergie électrique à haute fréquence en énergie mécanique. Il est généralement en céramique magnétostrictif et piézoélectrique. La puissance de sortie est envoyée au générateur ultrasonique, et puis au transducteur ultrasonique. Le dispositif ultrasonique de dérivation peut produire des ondes ultrasoniques.
Caractéristiques :
| Modèle | QR-T35 |
| Fréquence | 35 kilohertz |
| De puissance de sortie | 1000 watts |
| Boulon commun | M8 |
| Diamètre en céramique de disque | 25mm |
| Quantité de disques en céramique | 4pcs |
| Capacité | 2.1-2.3nf |
| Amplitude | 6 um |
| Application | Machine de soudure en plastique |
Spécifications :
| Article aucun |
Reliez la vis (la taille)
|
Diamètre en céramique (millimètres)
|
Quantité d'en céramique (PC)
|
Fréquence de résonance (kilohertz)
|
Puissance d'entrée | Machine |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson 2000 séries |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson 2000 séries |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 5170, 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
Branson 8200, 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 910W ou IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | soudeuses de 40khz Branson |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | soudeuses de 40khz Branson |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | 20khz Dukane résistant |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane 43A250, 43A255, 43D255, 43E255, 43A260, ou 43B260 modèle |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Modèle 43B18 de Dukane |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | soudeuses de 40khz Dukane |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | soudeuses de 40khz Dukane |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | soudeuses de 35Khz Rinco |
| 17-QR-R35 | M8*1.25 | 25 | 2 | 35 | 500 | 35khz Rico Welders |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | machine de 35khz Telsonic |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
Des articles spéciaux peuvent être adaptés aux besoins du client.
Processus de fabrication ultrasonique de transducteur :
Le transducteur se compose d'une coquille, d'une couche assortie, d'un transducteur en céramique piézoélectrique de disque, d'un support, d'un câble d'avance- et d'un récepteur de rangée de cymbales. Le transducteur en céramique piézoélectrique de disque est fait de matériel PZT-5 piézoélectrique polarisé dans la direction d'épaisseur. Le récepteur de rangée de cymbales se compose de 8-16 transducteurs de cymbales, de deux anneaux en métal et de joints en caoutchouc.
1. brushing avec un pistolet pneumatique chaud
2. endroit la feuille d'électrode d'abord
3. céramique, feuilles d'électrode, céramique
4. couverture arrière, vis
5. positionnement
6. dispositif de postcombustion
7. colle
8. mettez le four
9. essai avec une machine d'essai
10. versement
11. essai encore avant l'emballage
convertisseur de rechange de 35Khz Ultrsound assortissant le générateur de Telsonic
