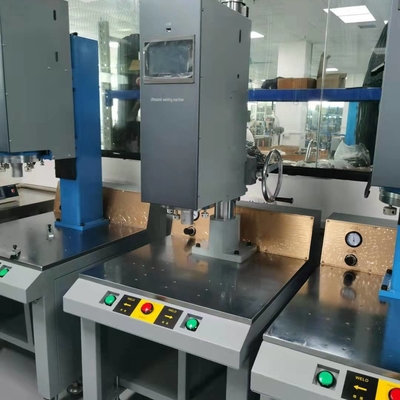

trépied ultrasonique 15Khz de sécurité de lumière de For Automobiles Brake de la soudeuse 4200w

Grande soudeuse ultrasonique de la puissance 4200w pour le trépied 15Khz de sécurité du feu de freinage d'automobiles

Description :

La machine de soudure ultrasonore se compose principalement de pièces suivantes : un générateur, une partie pneumatique, une partie commande de programme, et une cloison de transducteur.

La fonction principale du générateur est de convertir l'alimentation d'énergie en fréquence 50HZ de puissance en (par exemple, 20KHZ) vague électrique à haute tension à haute fréquence à l'aide d'un circuit électronique.

La fonction principale de la partie pneumatique est d'accomplir la pression, la pression et d'autres besoins de travail de pression pendant le traitement.

La partie commande de programme commande le déroulement des opérations de la machine entière pour réaliser à résultats de traitement cohérents.

La pièce de transducteur convertit la vague électrique à haute tension produite par le générateur en vibration mécanique, qui est transmise, amplifié, et atteint la surface usinée.

Principe de fonctionnement de machine de soudure ultrasonore :

Le traitement ultrasonique des adhésifs thermoplastiques emploie le frottement à haute fréquence entre les surfaces de travail pour produire rapidement de la chaleur entre les molécules. Quand cette chaleur est assez pour fondre le travail, la vibration ultrasonique est arrêtée. Actuellement, les joints de l'objet sont fondus et solidifiés pour terminer le programme de traitement.
Les fréquences habituellement utilisées pour le traitement en plastique sont 20KHZ et 15KHZ, dont 20KHZ est extérieur de l'audition humaine, ainsi ce s'appelle l'ultrason, mais 15KHZ est toujours dans la marge de l'audition humaine.
Converti 220V, 50KHZ dans l'énergie 15KHZ (ou 20KHZ) électrique à haute tension, et vibrateur d'utilisation pour la convertir en énergie mécanique. Une telle vibration mécanique est transmise à l'objet par le membre d'entraînement et le chef de soudure, et la pression atmosphérique est utilisée comme moyen de produire l'effet de frottement de l'interface fonctionnante. Le vibrateur et la sous-périphérique de transmission sont dans le cylindre vibrant, et la tête de soudure est reliée extérieurement. Le système de pression atmosphérique et la boucle d'avertissement sont employés pour se soulever en haut et en bas dans les conditions préréglées pour remplir la procédure d'opération.

Caractéristiques :

Facteurs d'influence de soudure ultrasonore :

Dans le processus de fabrication réelle, non toutes les matières plastiques peuvent être soudées. Les plastiques qui peuvent être laser soudé sont tout le thermoplastique. Seulement le thermoplastique avec la même chose ou la structure moléculaire semblable peut être soudé. La surface de soudure est chimie intermoléculaire. Combiné, plus le matériel de matrice est étroit, plus l'effet de soudure est meilleur.

Nous devons également considérer les facteurs qui affectent la qualité de la soudure afin d'obtenir un meilleur effet de soudure. Quand la soudure, la pression, le temps, et l'absorption de la chaleur (quantité de fonte) sont trois facteurs qui assurent la qualité de la soudure.

1. Pression de soudure ultrasonore

De la pression appropriée est appliquée à la surface de soudure, et à la transition matérielle de volonté de soudure à partir de l'élastique au plastique. Elle peut également favoriser la diffusion mutuelle des molécules et serrer l'air résiduel dans la soudure, augmentant de ce fait la représentation de scellage de la surface de soudure.

2. Temps de soudure ultrasonore

Ayez le temps chaud approprié de fonte et le temps de refroidissement suffisant. Quand la puissance thermique est constante, il y aura soudure insuffisante quand le temps est insuffisant. Si le temps est trop long, la construction soudée sera déformée, les scories déborderont, et les points parfois chauds (décoloration) apparaîtront dans les pièces non-soudées. Il doit s'assurer que la surface soudée absorbe assez de chaleur pour atteindre un état entièrement fondu pour assurer la diffusion et la fusion suffisantes entre les molécules, et le temps de refroidissement suffisant doit être assuré pour réaliser la force suffisante de la soudure.
