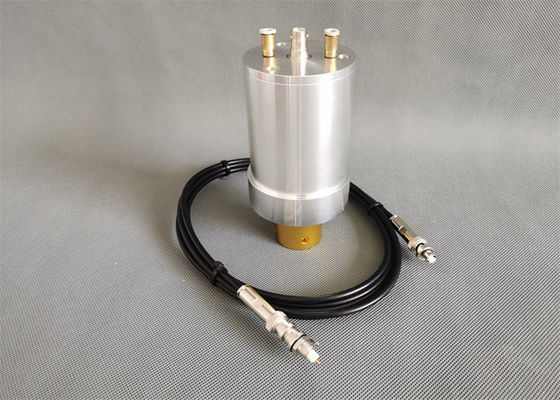

convertisseur d'ultrason de 41S30 Dukane 20Khz avec le trou de refroidissement à l'air

convertisseur de Dukane de remplacement d'ultrason de 41S30 20Khz avec le trou de refroidissement à l'air

Description :

Le transducteur ultrasonique est un dispositif de conversion d'énergie qui convertit le courant électrique d'entrée en transmission mécanique. C'est le coeur de la machine de soudure ultrasonore. Seulement avec un transducteur ultrasonique approprié peut la machine de soudure ultrasonore mieux être utilisée.

Ce 20 convertisseur ultrasonique de kilohertz Dukane 41S30 utilise le même ensemble piézo-électrique de conducteur en tant que transducteur 110-3122 résistant standard mais a un logement scellé et un 24" corde se terminant dans un connecteur mil-Spéc. pour faciliter l'utilisation dans les environnements durs ou où l'équipement doit être arrosé au jet vers le bas pour le nettoyage. Le logement a des garnitures pour 1/4" poly tuyauterie d'OD pour porter l'air de refroidissement à sec à et de l'ensemble de conducteur. Ne peut pas être monté dans une presse standard de Dukane. Exige l'utilisation du câble de l'ultrason 200-1233-10. Le fil de sortie est 1/2-20.

Caractéristiques :

Comment choisir le transducteur droit ?

Le choix du transducteur ultrasonique devrait prêter l'attention à l'assortiment de l'entrée et sortie, de la taille mécanique d'installation et d'assortiment, et les paramètres suivants devraient être considérés :

1. Fréquence de résonance :

La fréquence se rapporte à la fréquence mesurée par la ligne de transmission méthode avec un générateur de fréquence, millivoltmètre, ou la fréquence a mesuré avec un analyseur caractéristique d'impédance ou des instruments semblables. Généralement connu en tant que petite fréquence de signal. L'opposé de lui est la fréquence de machine, c.-à-d., la fréquence réelle de fonctionnement mesurée quand le client relie le transducteur à l'alimentation d'énergie d'entraînement par un câble et active sans la charge ou la charge. Puisque les circuits d'assortiment des clients sont différents, la fréquence du même transducteur avec l'alimentation d'énergie différente d'entraînement est différente, et une telle fréquence ne peut pas être employée comme base pour la commande.

2. Capacité de transducteur :

C'est-à-dire, la capacité libre du transducteur peut généralement être mesurée avec un pont de capacité à une fréquence de 400Hz-1000Hz, ou un analyseur caractéristique d'impédance semblable à l'instrument. La capacité du transducteur ultrasonique peut également être mesurée avec un mètre portatif général de capacité.

3. Manière du fonctionnement :

En raison de différentes méthodes et conditions de transformation, les méthodes de travail des transducteurs ultrasoniques peuvent être rudement divisées en fonctionnement continu (soudure en métal) et travail pulsé (soudure en plastique). Les différentes méthodes de travail ont différentes conditions pour le transducteur. D'une façon générale, le travail continu n'a presque aucune heure de pause, mais le courant fonctionnant n'est pas très grand, et le travail d'impulsion est intermittent, avec des pauses, mais le courant instantané est très grand, et la puissance dans les deux états est très grande. Type ultrasonique de transducteur et puissance maximum :

Il y a différentes conditions pour la puissance nominale des machines à des fins différentes, et la puissance nominale du même transducteur ultrasonique peut être différente une fois utilisée sur différentes machines. Pour éviter l'ambiguïté, les clients devraient spécifier la structure du transducteur, tel qu'en forme de corne à colonnes et inversé, etc., aussi bien que le diamètre et le nombre de gaufrettes en céramique piézoélectriques.
