coupeur 35khz ultrasonique pour les matériaux composites de recouvrement

Coupeur ultrasonique avec la fréquence 35Khz pour couper de divers matériaux composites de recouvrement

Description :

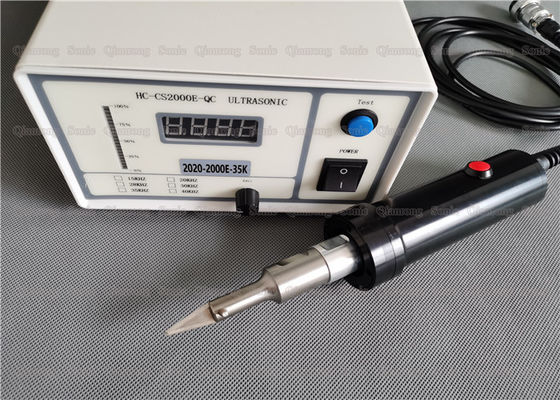

La structure de base du coupeur ultrasonique est un transducteur ultrasonique, un klaxon, une tête d'outil (corps de couteau), et une source d'énergie d'entraînement.

La coupe ultrasonique emploie l'énergie d'ultrasonique salue pour fondre la chaleur localisée du matériel à couper, de sorte qu'elle n'exige pas un tranchant. Le principe des couteaux de coupure en caoutchouc ultrasoniques est très différent de la coupe traditionnelle de pression.

Des coupeurs ultrasoniques peuvent être utilisés pour couper des feuilles de résine thermoplastique, des feuilles, des films et des stratifiés, des composés de fibre de carbone, des fibres de polyéthylène, des articles moulés contenant le carbone ou les fibres de verre, le latex en caoutchouc et vulcanisé, le latex non-vulcanisé et la nourriture.

Principe :

La source d'énergie ultrasonique d'entraînement convertit la puissance commerciale en courant alternatif à haute tension à haute fréquence et la produit au transducteur ultrasonique. Un transducteur ultrasonique est réellement équivalent à un dispositif de conversion d'énergie qui convertit l'énergie électrique d'entrée en énergie mécanique, IE, ondes ultrasoniques. Sa manifestation est que le transducteur se déplace dans les deux sens la direction longitudinale. La fréquence du mouvement télescopique est équivalente à la fréquence du courant alternatif à haute fréquence assuré par la source d'énergie d'entraînement. Le rôle du klaxon est de fixer le système de vibration ultrasonique entier et d'ajuster l'amplitude de sortie du transducteur. La tête d'outil (corps de couteau) d'une part amplifie l'amplitude et focalise l'ultrason. D'autre part, l'onde ultrasonique est sortie, et l'énergie ultrasonique est concentratedly entrée à la partie de coupure du matériel à couper à l'aide d'un tranchant semblable de la lame de coupure. Sous l'action de l'énergie ultrasonique énorme, la pièce se ramollit et fond instantanément, et la force est considérablement réduite. Actuellement, tant que une petite force de coupure est appliquée, le but de la coupe peut être réalisé.

Caractéristiques :

Avantages de couteau de coupure ultrasonique :

1. De forte stabilité : la vibration 35KHz électromagnétique est produite quand le générateur ultrasonique fonctionne, et il est transformé en vibration mécanique et transmis au couteau de coupure et au matériel à couper. La fente est exécutée mécaniquement, tellement il n'y a aucun besoin de tranchants pointus, et l'usage de lame est petit, et la tête de coupeur peut être remplacée par vous-même.
2. Aucune pollution : Quand le couteau ultrasonique coupe, la température de la tête de couteau est plus basse que 50 le ℃, ainsi fumée et l'odeur ne sera pas produit, qui élimine le danger de la blessure et du feu pendant la coupe.
3. coupe ordonnée : en raison de la coupe ultrasonique par vibration à haute fréquence, le matériel n'adhérera pas à la surface de la lame, et seulement un peu de pression est exigée en coupant, et elle ne déformera pas et ne portera pas pour les matériaux fragiles et mous. Le tissu est coupé et automatiquement scellé en même temps, ne causera pas l'effondrement de bord.
4. opération simple : le couteau de coupure est relié au générateur ultrasonique, le générateur est relié aux canalisations 220V, et le commutateur est mis en marche pour démarrer couper. Il soutient la coupe tenue dans la main et est équipé de l'interface à refroidissement par air.
5. étendue des applications large : toutes sortes de matériaux de textile et feuilles en plastique peuvent être par ultrasons coupées, comme des fibres naturelles, les fibres synthétiques, textiles non tissés et des tissus tricotés peuvent être par ultrasons coupés.
