Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-5020-4HZ |
| Quantité de commande min: | PCs 1 |
| Prix: | Negotation |
| Détails d'emballage: | Emballé dans le carton |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 2000pcs par mois |
| Nom de produits: | transducteur de soudure ultrasonore | fréquence: | 20 KILOHERTZ |
|---|---|---|---|
| De puissance de sortie: | 2000 WATTS | Boulon commun: | M18*1.5 |
| Diamètre en céramique de disque: | 50mm | Quantité de disques en céramique: | 4pcs |
| Capacité: | 11-12nf | Application: | Soudure d'Earloop de masque |
| Mettre en évidence: | transducteur de l'ultrason 20Khz,transducteur d'ultrason de 50mm,transducteur de l'ultrason 4pcs |
||

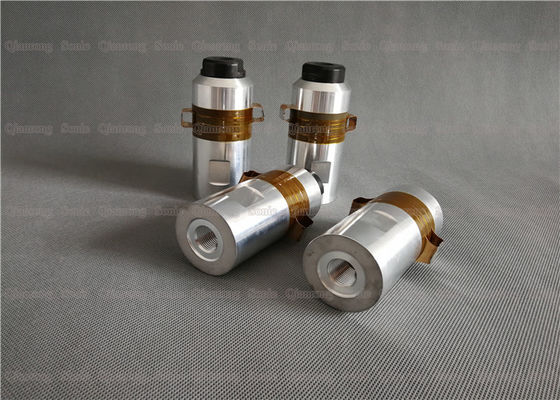

transducteur de l'ultrason 20Khz pour le masque assortissant l'appareil à souder d'Earloop
Description :
Le transducteur ultrasonique est une part importante même d'équipement de soudure ultrasonore, qui entreprend la fonction de conversion d'énergie de l'équipement, ainsi la qualité et l'aptitude du transducteur ultrasonique ont une grande influence sur l'équipement. Le transducteur ultrasonique est un genre de dispositif de conversion d'énergie. C'est un capteur développé à l'aide des caractéristiques des ondes ultrasoniques. L'effet piézoélectrique des signaux électriques de convertis matériels dans la vibration mécanique. Le transducteur ultrasonique est un dispositif de conversion d'énergie. La fonction est de convertir le courant électrique d'entrée en transmission mécanique (ultrason) et puis de le transmettre, et elle consomme une petite partie de la puissance.
Caractéristiques :
| Modèle | QR-5020-4HZ |
| Fréquence | 20khz |
| De puissance de sortie | 2000 watts |
| Boulon commun | M18*1.5 |
| Diamètre en céramique de disque | 50mm |
| Quantité de disques en céramique | 4pcs |
| Capacité | 11-12nf |
| Amplitude | 10 um |
| Application | Machine de soudure d'Earloop de masque |
Paramètres de Tranducer ultrasonique :
Le choix du transducteur ultrasonique devrait prêter l'attention à l'assortiment de l'entrée et sortie, de la taille mécanique d'installation et d'assortiment, et les paramètres suivants devraient être considérés :
1. Fréquence de résonance :
La fréquence se rapporte à la fréquence mesurée par la ligne de transmission méthode avec un générateur de fréquence, millivoltmètre, ou la fréquence a mesuré avec un analyseur caractéristique d'impédance ou des instruments semblables. Généralement connu en tant que petite fréquence de signal. L'opposé de lui est la fréquence de machine, c.-à-d., la fréquence réelle de fonctionnement mesurée quand le client relie le transducteur à l'alimentation d'énergie d'entraînement par un câble et active sans la charge ou la charge. Puisque les circuits d'assortiment des clients sont différents, la fréquence du même transducteur avec l'alimentation d'énergie différente d'entraînement est différente, et une telle fréquence ne peut pas être employée comme base pour la commande.
2. Capacité de transducteur :
C'est-à-dire, la capacité libre du transducteur peut généralement être mesurée avec un pont de capacité à une fréquence de 400Hz-1000Hz, ou un analyseur caractéristique d'impédance semblable à l'instrument. La capacité du transducteur ultrasonique peut également être mesurée avec un mètre portatif général de capacité.
3. Manière du fonctionnement :
En raison de différentes méthodes et conditions de transformation, les méthodes de travail des transducteurs ultrasoniques peuvent être rudement divisées en fonctionnement continu (soudure en métal) et travail pulsé (soudure en plastique). Les différentes méthodes de travail ont différentes conditions pour le transducteur. D'une façon générale, le travail continu n'a presque aucune heure de pause, mais le courant fonctionnant n'est pas très grand, et le travail d'impulsion est intermittent, avec des pauses, mais le courant instantané est très grand, et la puissance dans les deux états est très grande. Type ultrasonique de transducteur et puissance maximum :
Il y a différentes conditions pour la puissance nominale des machines à des fins différentes, et la puissance nominale du même transducteur ultrasonique peut être différente une fois utilisée sur différentes machines. Pour éviter l'ambiguïté, les clients devraient spécifier la structure du transducteur, tel qu'en forme de corne à colonnes et inversé, etc., aussi bien que le diamètre et le nombre de gaufrettes en céramique piézoélectriques.
Ce qui précède sont plusieurs paramètres qui doivent être prêtés l'attention à dans le processus de sélection du transducteur ultrasonique. Si le transducteur convient affectera directement la performance réelle et la stabilité de la machine de soudure ultrasonore. L'équipement d'automation de Hangzhou Qianrong s'était concentré sur le champ de la soudure ultrasonore depuis de nombreuses années, et actuellement il peut être employé dans différents champs. Les clients fournissent les transducteurs ultrasoniques de diverse représentation de haute qualité et le divers équipement de soudure ultrasonore !
transducteur de l'ultrason 20Khz pour le masque assortissant l'appareil à souder d'Earloop
