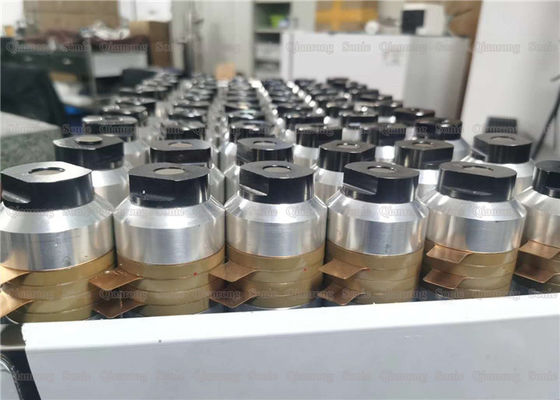

Transducteur non tissé médical jetable 20khz de soudure ultrasonore de masque

But non tissé médical jetable de soudure ultrasonore de masque par le transducteur 20khz ultrasonique


Description :

Le transducteur ultrasonique est un dispositif de conversion d'énergie qui convertit le courant électrique d'entrée en transmission mécanique. C'est le coeur de la machine de soudure ultrasonore. Seulement avec un transducteur ultrasonique approprié peut la machine de soudure ultrasonore mieux être utilisée. Nous choisissons principalement la droite par les paramètres suivants le transducteur ultrasonique :

Le choix du transducteur ultrasonique devrait prêter l'attention à l'assortiment de l'entrée et sortie, de la taille mécanique d'installation et d'assortiment, et les paramètres suivants devraient être considérés :

1. Fréquence de résonance :
La fréquence se rapporte à la fréquence mesurée par la ligne de transmission méthode avec un générateur de fréquence, millivoltmètre, ou la fréquence a mesuré avec un analyseur caractéristique d'impédance ou des instruments semblables. Généralement connu en tant que petite fréquence de signal. L'opposé de lui est la fréquence de machine, c.-à-d., la fréquence réelle de fonctionnement mesurée quand le client relie le transducteur à l'alimentation d'énergie d'entraînement par un câble et active sans la charge ou la charge. Puisque les circuits d'assortiment des clients sont différents, la fréquence du même transducteur avec l'alimentation d'énergie différente d'entraînement est différente, et une telle fréquence ne peut pas être employée comme base pour la commande.

2. Capacité de transducteur :
C'est-à-dire, la capacité libre du transducteur peut généralement être mesurée avec un pont de capacité à une fréquence de 400Hz-1000Hz, ou un analyseur caractéristique d'impédance semblable à l'instrument. La capacité du transducteur ultrasonique peut également être mesurée avec un mètre portatif général de capacité.

3. Manière du fonctionnement :
En raison de différentes méthodes et conditions de transformation, les méthodes de travail des transducteurs ultrasoniques peuvent être rudement divisées en fonctionnement continu (soudure en métal) et travail pulsé (soudure en plastique). Les différentes méthodes de travail ont différentes conditions pour le transducteur. D'une façon générale, le travail continu n'a presque aucune heure de pause, mais le courant fonctionnant n'est pas très grand, et le travail d'impulsion est intermittent, avec des pauses, mais le courant instantané est très grand, et la puissance dans les deux états est très grande. Type ultrasonique de transducteur et puissance maximum :

Il y a différentes conditions pour la puissance nominale des machines à des fins différentes, et la puissance nominale du même transducteur ultrasonique peut être différente une fois utilisée sur différentes machines. Pour éviter l'ambiguïté, les clients devraient spécifier la structure du transducteur, tel qu'en forme de corne à colonnes et inversé, etc., aussi bien que le diamètre et le nombre de gaufrettes en céramique piézoélectriques.

Ce qui précède sont plusieurs paramètres qui doivent être prêtés l'attention à dans le processus de sélection du transducteur ultrasonique. Si le transducteur convient affectera directement la performance réelle et la stabilité de la machine de soudure ultrasonore. L'équipement d'automation de Hangzhou Qianrong s'était concentré sur le champ de la soudure ultrasonore depuis de nombreuses années, et actuellement il peut être employé dans différents champs. Les clients fournissent les transducteurs ultrasoniques de diverse représentation de haute qualité et le divers équipement de soudure ultrasonore !


Caractéristiques :

Structure fonctionnelle de transducteur ultrasonique :

(1), la couche assortie est la fenêtre acoustique
(2) transducteur en céramique piézoélectrique de disque
(3), soutenant
(4), mènent le câble
(5), a caractérisé parce que qu'il inclut également un récepteur de rangée de cymbales, qui est mené par un câble
(6), 8 à 16 transducteurs de cymbales
(7), anneau en métal
(8), joint en caoutchouc
(9), composition ; Le récepteur de rangée de cymbales est situé au-dessus du transducteur piézoélectrique à disque 3 ; le transducteur en céramique piézoélectrique de disque est utilisé comme transducteur ultrasonique de base, qui transmet et reçoit les signaux ultrasoniques ; La réception de rangée de cymbales le dispositif est située au-dessus du transducteur piézoélectrique de disque comme récepteur ultrasonique pour recevoir des signaux d'écho de Doppler en dehors de la bande du transducteur de disque.


But non tissé médical jetable de soudure ultrasonore de masque par le transducteur 20khz ultrasonique
