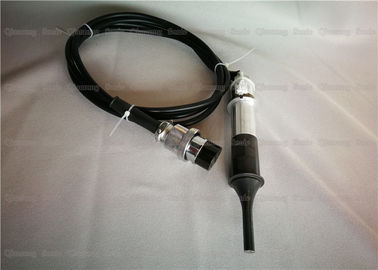

Transducteur piézoélectrique ultrasonique de soudure avec le klaxon en acier pour l'emballage de sachet à thé

Transducteur piézoélectrique ultrasonique de soudure avec le klaxon en acier pour l'emballage de sachet à thé

Description :

Le transducteur se compose d'un logement, d'une couche assortie, d'un transducteur piezoceramic de disque, d'un support, d'un câble d'extraction, et d'un récepteur de rangée de cymbales. Le transducteur en céramique piézoélectrique de disque est fait de matériel PZT-5 piézoélectrique avec la polarisation de direction de polarisation. Le récepteur de rangée de cymbales se compose de 8 à 16 transducteurs de cymbales, de deux anneaux en métal et de joints en caoutchouc. Un transducteur en céramique piézoélectrique de disque est utilisé comme transducteur ultrasonique de base pour transmettre et recevoir les signaux ultrasoniques ; un récepteur de rangée de cymbales est situé au-dessus du transducteur piézoélectrique de disque comme récepteur ultrasonique pour recevoir les signaux d'écho de Doppler de disque en dehors de la bande de transducteur. La distance de fonctionnement de l'invention est plus grande que 35 m, la largeur de bande de fréquence atteint 10 kilohertz, et la cible de fond se déplaçant à la grande vitesse peut être détectée.

Les transducteurs ultrasoniques sont des dispositifs d'énergie qui convertissent l'énergie électrique, l'énergie mécanique, ou l'énergie acoustique d'une forme d'énergie à l'autre, également connus sous le nom de transducteurs ultrasoniques, également connus sous le nom de détecteurs actifs. Un des plus mûre et fiable est le dispositif qui convertit l'énergie électrique et l'énergie acoustique par effet piézoélectrique, également connu sous le nom de transducteur piézoélectrique.

Caractéristiques :

Modèle	QR-2528-2FZ
Fréquence	28khz
De puissance de sortie	300 watts
Boulon commun	M8*1
Diamètre en céramique de disque	25mm
Quantité de disques en céramique	2pcs
Capacité	1.9-2.6nf
Amplitude	8 um
Application	Machine de soudure en plastique

Ligne de soudure conception des pièces en plastique ultrasoniques :

Quand nous avons décidé d'employer la technologie de soudure par fusion pour accomplir la fusion, la conception structurelle des pièces en plastique doit d'abord considérer les points suivants :

1. La taille de la soudure (IE la force exigée)

2. Avez-vous besoin d'étanche et de hermétique ?

3. Avez-vous besoin d'un regard parfait ?

4. Évitez la fonte en plastique ou le débordement des synthétiques

5. Est-il approprié à la tête de soudure traitant des conditions ?

Qualité de soudure

Elle peut être obtenue par le contrôle suivant :

1. matériel

2. Structure des pièces en plastique

3. Emplacement et conception de la ligne de soudure

4. taille de la surface de soudure

5. Position et étanchéité des intrados supérieurs et

6. contact de maquillage de pièces de tête et de plastique de soudure

7. chemin lisse de soudure

8. appui inférieur de moule

Direction de conception

Afin de réaliser une méthode parfaite et qu'on peut répéter de soudure par fusion, trois directions principales de conception doivent être suivies :

1. Les deux surfaces qui sont au commencement en contact doivent être petites afin de concentrer l'énergie exigée et réduire au minimum toute l'énergie exigée (IE le temps de soudure) pour accomplir la fusion.

2. Trouvez les méthodes appropriées de fixation et d'alignement, telles que des prises pour les pièces, les étapes ou les langues en plastique.

3. Les surfaces de soudure autour de l'interface commune doivent être uniformes et intimement en contact étroit. Si possible, les surfaces de contact sont sur le même avion autant que possible de sorte que la conversion d'énergie soit cohérente.
