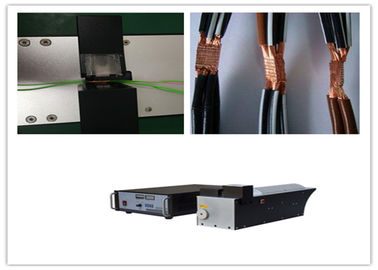

Soudure ultrasonore en aluminium de cuivre de la conversion 3000w pour le moteur et le transformateur

Soudure en aluminium de cuivre ultrasonique de la conversion 20Khz 3000w pour le moteur et le transformateur

Description :

Les utilisations ultrasoniques de soudure de harnais de fil la vibration que à haute fréquence salue transmettent à la surface des objets à deux fils de harnais à souder. Sous pression, les surfaces des objets à deux fils de harnais sont frottées ensemble pour former une fusion entre les couches moléculaires. L'avantage est qu'il est rapide et économiseur d'énergie. Haute résistance de fusion, bonne conductivité électrique, aucune étincelle, près du traitement à froid ; l'inconvénient est que les pièces en métal soudé ne devraient pas être trop épaisses (généralement inférieur ou égal à 5mm), les joints de soudure ne devrait pas être trop grand, et doit être pressurisé.

Principe :

Les machines de soudure ultrasoniques de harnais de fil n'exigent pas le flux et le chauffage externe, ne sont pas déformées par la chaleur, n'ont aucune contrainte résiduelle, et exigent moins de traitement de pré-soudure sur la surface de la construction soudée. Non seulement des métaux semblables, mais également entre différents métaux peuvent être soudés. Des feuilles ou les filaments peuvent être soudés à la dalle. La soudure ultrasonore de bons conducteurs électriques est beaucoup moins d'énergie que la soudure actuelle et est utilisée généralement pour la soudure des avances pour des transistors ou des circuits intégrés. Une fois utilisée pour la soudure de cachetage des drogues et des matériaux explosifs, elle peut éviter la soudure générale des drogues souillées dues aux objets dissous, et n'éclatera pas dû pour chauffer. C'est l'utilisation d'ultrasonique salue des fils en métal de soudage. Il se compose d'une boîte de puissance, d'un transducteur, d'un hôte pneumatique et d'un chef d'outil. En outre, commandez les composants tels que des hub, dispositifs transversaux, et les microprocesseurs sont inclus. La boîte de puissance convertit la tension externe habituelle (~220V, 50 ou 60Hz) en 20000Hz (20KHz), la tension de plus de 1 volt, et puis est commandée par la boîte de puissance pour produire et agir sur le transducteur. Un transducteur est un composant électrique très efficace qui convertit l'énergie électrique en énergie mécanique. Comparé aux moteurs ordinaires, il y a deux différences majeures entre les transducteurs : d'abord, le transducteur convertit l'énergie électrique en vibration linéaire au lieu de la rotation ; deuxièmement, cela fonctionne très efficacement et peut convertir 95% d'énergie électrique. Après conversion par le transducteur, de l'énergie mécanique est appliquée à la tête de soudure. Le klaxon ultrasonique est fait d'alliage titanique et est usiné à une forme spécifique selon des principes acoustiques pour assurer l'énergie maximum transfer.c

Paramètres :

Quand le générateur publie une alarme de surcharge, il devrait vérifier comme suit :

1. Essai à vide, si le courant fonctionnant est normal, il se peut que la tête de soudure soit en contact avec l'objet qui ne devrait pas être touché ou l'ajustement de paramètre entre la tête de soudure et le siège de soudure est défectueux.

2. Quand l'essai à vide n'est pas normal, observez d'abord s'il y a fente dans la tête de soudure, si l'installation est ferme, alors enlève la tête de soudure et effectue l'essai à vide pour éliminer s'il y a un problème avec le transducteur + le klaxon, et pour l'éliminer point par point. Après élimination de la possibilité d'échec du transducteur + du klaxon, remplacez le nouveau klaxon pour déterminer.

3. Parfois il y a une situation où l'essai à vide est normal, mais il ne peut pas fonctionner normalement. Il se peut que les parties internes de l'énergie acoustique telles que la tête de soudure changent, ayant pour résultat la transmission saine pauvre d'énergie. Voici une méthode simple de jugement : méthode de contact de main. La surface fonctionnante normale de tête ou de klaxon de soudure est très uniforme en travaillant, et la main juge que velouté lissez. Quand l'énergie sensée n'est pas lisse, la main se sent comme des bulles ou des bavures. Des méthodes d'exclusion sont employées pour éliminer les pièces problématiques. La même situation peut se produire quand le générateur n'est pas normal, parce que normalement l'onde d'entrée de transducteur devrait être une onde sinusoïdale sans heurt, qui peut également se produire quand il y a des transitoires ou des formes d'onde anormales sur l'onde sinusoïdale. Actuellement, un autre élément acoustique d'énergie d'élagage peut être substitué à la discrimination.

Soudure en aluminium de cuivre ultrasonique de la conversion 20Khz 3000w pour le moteur et le transformateur
