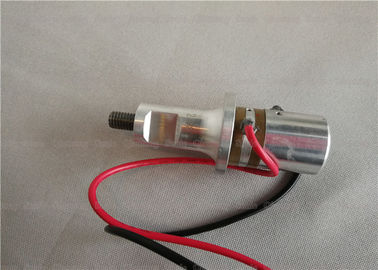

transducteur en plastique de soudure de Rinco de convertisseur ultrasonique de 35Khz 800w adapté aux besoins du client

transducteur en plastique ultrasonique de soudure de 35Khz 800w Rinco adapté aux besoins du client

Description :

Le transducteur ultrasonique est un dispositif qui peut convertir l'énergie électrique à haute fréquence en énergie mécanique. Il est généralement en céramique magnétostrictif et piézoélectrique. La puissance de sortie est envoyée au générateur ultrasonique, et puis au transducteur ultrasonique. Le dispositif ultrasonique de dérivation peut produire des ondes ultrasoniques.

Le transducteur ultrasonique se compose d'un composant piezoceramic central, une couverture avant et arrière en métal, une vis contrainte d'avance, une protection d'électrode et un tube isolant. Ce transducteur de sandwich (également connu sous le nom de transducteur de Bolton) produit un changement de charge. Ultrasonique stable est de méthode la plus fondamentale et la plupart la plus importante pour obtenir la source ultrasonique d'entraînement de puissance.

Selon différentes conceptions, la forme du transducteur ultrasonique a principalement un à colonnes (l'avant et les couvercles arrière en métal ont le même diamètre) et un en forme de corne (le diamètre de plat de couverture est excessivement réduit par la forme d'arc).

Caractéristiques :

Principe en plastique ultrasonique de soudure :

Quand les ondes ultrasoniques agissent sur la surface de contact en plastique thermoplastique, des vibrations à haute fréquence des dizaines de milliers de périodes par seconde sont produites. Cette vibration à haute fréquence d'une certaine amplitude transmet l'énergie ultrasonique à la zone de soudure par la construction soudée supérieure, parce que la zone de soudure est deux à l'interface de la soudure, la résistance acoustique est grande, ainsi des hautes températures locales sont produites. D'ailleurs, en raison de la conduction thermique pauvre du plastique, elle ne peut pas être absorbée à temps et rassemblement dans la zone de soudure, de sorte que les visages de contact des deux plastiques fondent rapidement, et après une certaine pression, ils sont intégrés dans une. Quand les arrêts d'onde ultrasonique, laissent la pression durez pendant quelques secondes pour solidifier il, de ce fait formant une chaîne moléculaire forte pour le soudure, la force de soudure peut être proche de la force de la matière première. La qualité de la soudure en plastique ultrasonique dépend de l'amplitude de la tête de soudure de transducteur, de la pression appliquée et du temps de soudure. Le temps de soudure et la pression de tête de soudure peuvent être ajustés. L'amplitude est déterminée par le transducteur et le klaxon. L'interaction de ces trois quantités a une valeur appropriée. Quand l'énergie dépasse la valeur appropriée, la quantité de fonte du plastique est grande, et le matériel de soudure est facilement déformé ; si l'énergie est petite, la soudure n'est pas facile, et la pression appliquée n'est pas trop grande. Cette pression optima est le produit de la longueur latérale de la partie soudée et de la pression optima par 1 millimètre du bord.

transducteur en plastique ultrasonique de soudure de 35Khz 800w Rinco adapté aux besoins du client
