Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-WD20W |
| Quantité de commande min: | 1 pcs |
| Prix: | Negotation |
| Détails d'emballage: | Emballé dans le cas en bois |
| Délai de livraison: | 7 jours ouvrables |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Nom de produits: | Alimentation d'énergie ultrasonique | fréquence: | 20kHz |
|---|---|---|---|
| Puissance: | 2000W | tension: | 220V ou 110V |
| GENERATEUR: | Générateur de Digital | Application: | machine à souder en plastique |
| Mettre en évidence: | onde sonore ultrasonique produisant du dispositif,générateur de signaux ultrasonores |
||

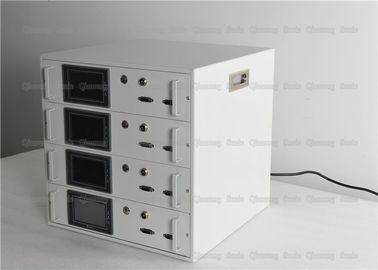

conducteur électrique ultrasonique de 20Khz Digital pour le transducteur et le propulseur de soudure d'amplitude
Description :
Des sources d'énergie ultrasoniques désigné souvent sous le nom des sources ultrasoniques, des générateurs ultrasoniques, et des boîtes ultrasoniques de l'électronique. C'est un composant important des systèmes d'ultrason de puissance élevée. Sa fonction est de produire d'un signal à haute fréquence de haute puissance à C.A. pour conduire le transducteur ultrasonique au travail. L'alimentation d'énergie de haute qualité d'entraînement doit assurer l'exploitation sûre stable et du système ultrasonique de haute puissance. En même temps, elle doit surveiller la fréquence d'opération, la puissance de charge, la réactance capacitive, l'impédance et d'autres paramètres du transducteur en temps réel, et peut effectuer la puissance selon les différents besoins des utilisateurs. Ajustement des paramètres tels que l'amplitude et le mode d'opération.
principe de fonctionnement :
Une source d'énergie ultrasonique, également connue sous le nom de générateur ultrasonique, est un dispositif pour produire et fournir de l'énergie ultrasonique à un transducteur ultrasonique. Son but est de convertir nos canalisations (220V ou 380V, 50Hz ou 60Hz) en signal à haute fréquence à C.A. qui peut être assorti avec un transducteur ultrasonique. Ce signal peut être un signal sinusoïdal ou un signal pulsé.
Dans la conception de la source d'énergie ultrasonique, la conception assortie du générateur et le transducteur est très important. La conception du générateur ultrasonique intelligent détermine en grande partie si le dispositif ultrasonique peut fonctionner normalement et efficacement. L'assortiment de l'épisode ultrasonique au transducteur inclut deux aspects : assortiment d'adaptation d'impédance et d'accord. L'adaptation d'impédance transforme l'impédance du transducteur en charge optimale, IE, une transformation d'impédance. L'assortiment de accord permet à la tension et au courant à travers le transducteur d'avoir lieu dans la phase, ayant pour résultat le rendement le plus élevé, alors que la résonance de série améliore la tension à travers le transducteur, qui est salutaire pour les transducteurs piézoélectriques.
Caractéristiques :
| Article aucun | QR-WD20W |
| Puissance | 2000W |
| Générateur | Générateur de Digital |
| Fréquence | 20KHZ |
| Tension | 220V ou 110V |
| Taille | 300*450*170mm |
| Application | Machine de soudure en plastique |
| Poids net | 7Kg |
Les défauts communs du générateur ultrasonique sont comme suit :
1. Sans ultrason, l'indicateur de commutateur électrique n'est pas montré, et la fan fonctionne normalement.
1) Vérifiez si le pont en redresseur est endommagé. La méthode est comme suit : le multimètre d'indicateur est ajusté sur le bloc de ×10K, le stylo noir de mètre est relié au poteau positif du pont en redresseur, et le stylo rouge d'essai est respectivement relié au terminal à C.A., si les deux goupilles sont mises en marche, et alors le pont en redresseur est remplacé, autrement la prochaine étape est vérifiée.
2) Vérifiez si le condensateur principal est endommagé. Si oui, remplacez le condensateur.
3) Vérifiez si le tube de puissance est endommagé. La méthode est comme suit : le multimètre d'indicateur est ajusté sur le bloc de ×10K, le stylo noir est relié à la goupille 2 du tube de puissance, et le stylo rouge d'essai est relié aux 1ères et 3èmes goupilles respectivement, et le tube de puissance est remplacé, autrement l'état est reconstitué.
2. Sans ultrason, l'indicateur de commutateur électrique ne s'allume pas, et la fan ne tourne pas.
1) Vérifiez si le commutateur électrique est endommagé. Si oui, remplacez le commutateur électrique, autrement vérifiez la prochaine étape.
2) Vérifiez si la fan est endommagée. Si oui, remplacez la fan.
3. Sans ultrason, la signalisation de commutateur électrique voyant et la fan fonctionne normalement.
1) Enlevez le câble de sortie, rétablissez le courant, ajustez la puissance sur le maximum, employez le multimètre pour échanger 1000V, mesurez la tension à la sortie, habituellement au sujet de 1000V. S'il y a tension, le générateur est ok, branchent le câble de sortie, vérifient l'étape, s'il n'y a aucune tension, vérifient la prochaine étape.
2) Employez le dossier de C.C 1000V de multimètre pour mesurer la sortie positive ou négative du pont principal en condensateur ou en redresseur.
conducteur électrique ultrasonique de 20Khz Digital pour le transducteur et le propulseur de soudure d'amplitude
