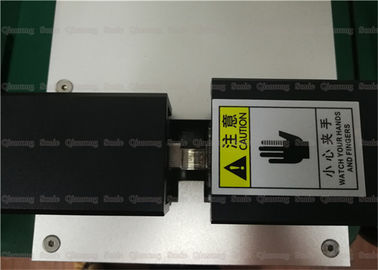

Machine de soudure ultrasonique de harnais de fil de conversion de cuivre et en aluminium par technologie ultrasonique en métal

Soudure de cuivre et en aluminium de conversion par technologie ultrasonique en métal 20Khz

Description :

La machine de soudure ultrasonique de harnais de fil d'alliage de cuivre est d'employer le principe du frottement ultrasonique pour réaliser la soudure extérieure du milieu différent, qui est un processus physique de changement. D'abord, la principale extrémité du fil doit être traitée pour former une forme sphérique, et la surface métallique soudée est préchauffent d'abord traité ; alors la boule d'or est combinée avec de l'heure et la pression de produire une déformation de fléchissement sur la surface de soudure en métal, de sorte que le contact fiable de deux médias A soit réalisé, et par vibration ultrasonique, un lien en métal est formé entre les deux atomes en métal sous l'action de l'affinité atomique, réalisant de ce fait la soudure de l'avance de fil d'or. La liaison de boule de fil d'or est supérieure au fil de silicium-aluminium soudant dans des applications électriques et environnementales, mais la gamme d'application est due relativement étroit à la nécessité de chauffer la construction soudée avec les métaux précieux. Le temps de soudure est short, la soudure n'est pas surchauffée ou la pénétration de soudure n'est pas assez. L'appareil à souder de câblage cuivre n'a besoin d'aucun flux, gaz protecteur, et le joint soudé est une couche d'alliage qui est fondue dans un corps. Les propriétés chimiques sont stables et la conductivité est bonne. Le système de résistance et le matériel sont originaux. Les coefficients sont fondamentalement identiques. Aucune éclaboussure, soudure lumineuse ne joint, aucun cuivrage, aucune fissuration sur les terminaux.


Paramètres :

Quelle est la différence entre une machine de soudure ultrasonique en métal et une machine de soudure en plastique ultrasonique ?

Tout d'abord, la manière du travail est différente. Généralement, la direction de vibration de la tête de soudure dans la soudure en plastique ultrasonique est perpendiculaire à la position de soudure, et la direction de vibration de la tête de soudure dans la machine de soudure ultrasonique en métal est parallèle à la position de soudure. Dans des quelques cas particuliers, la soudure en plastique peut également être employée dans des directions parallèles, telles que les pièces en plastique minces.
Capacité de puissance élevée, générateur ultrasonique stable :
La première condition pour un générateur ultrasonique stable est : cheminement automatique de fréquence. Le cheminement automatique de fréquence s'assure que le système de transducteur peut fonctionner dans un état résonnant, IE l'amplitude maximum de la tête de soudure. La fréquence est automatiquement dépistée, le moule est remplacé et la fréquence n'est pas exigée pour fonctionner, qui est la condition de base pour la soudure en métal. L'équipement avec l'inductance réglable et l'ajustement manuel de fréquence peut fondamentalement répondre aux exigences.
Deuxièmement, en raison de l'application des machines de soudure en métal des métaux de soudure, des conditions plus élevées sont placées sur la technologie de soudure ultrasonore. Comparé à la soudure en plastique ordinaire, les conditions pour la capacité de puissance, la densité de puissance, la stabilité et le contrôle d'automation ne sont pas identiques. niveau. Actuellement, les générateurs en plastique ultrasoniques domestiques de soudure adoptent fondamentalement les circuits autoexcités, qui sont typiquement représentés par des circuits de plein-pont et des circuits de moitié-pont utilisés généralement dans des machines taiwanaises. La caractéristique remarquable est qu'il y a un inducteur de accord. Si la technologie mûre existante pour la soudure en plastique est directement transférée à la soudure en métal, son insuffisance technique mènera à l'utilisation instable du produit ; son seulement avantage est qu'il est bon marché, mais pour les conditions élevées de la soudure en métal elle-même, cet avantage est très pâle.
Les générateurs ultrasoniques stables exigent également : fonction constante d'amplitude et ajustement stepless d'amplitude. La fonction constante d'amplitude, qui peut assurer la cohérence de la soudure, est la clé à la production stable ; l'ajustement stepless de l'amplitude est le de base pour assurer l'utilisation de l'équipement, par exemple, il peut souder les matériaux en aluminium d'en cuivre et de soudure par l'ajustement de paramètre sur le même équipement.
Capacité de puissance élevée : Comparé aux machines de soudure en plastique, les machines de soudure en métal exigent la densité de haute énergie, et doivent avoir la capacité de puissance relativement élevée. Par exemple, une machine de 20 kilohertz exige fondamentalement une capacité de puissance de plus de 3000 W. Beaucoup de sociétés ont souvent des nominaux faux pour la capacité de puissance, ainsi nous devons seulement les comparer aux soudeuses en plastique qu'ils font, parce que la soudeuse en plastique est trop haute pour être incroyable.
1. tête de soudure de haute qualité : Metal la soudure, comme une utilisation industrielle, exige nécessairement une tête de soudure de la haut-vie.
2. système de contrôle de haute qualité : Il a trois modes de contrôle de base : énergie, temps et taille de soudure. Les divers logiciels de contrôle de qualité répondent aux différents besoins.
3. les machines de soudure en métal utilisent les transducteurs de haute qualité : comme les transducteurs 20kHz, elles doivent pouvoir résister à des charges de plus que 3kw pendant longtemps. Il a soudé des transducteurs, sont difficiles distinguer beaucoup de transducteurs des sociétés, qui emploient le plastique ordinaire dans l'aspect, qui est irresponsable.


Soudure de cuivre et en aluminium de conversion par technologie ultrasonique en métal 20Khz
