Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-X2030A |
| Quantité de commande min: | 1 UNITÉ |
| Prix: | Negotation |
| Détails d'emballage: | Emballé dans le carton en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 1000 pcs par mois |
| Nom de produits: | Machine de soudure ultrasonique de harnais de fil | fréquence: | 20kHz |
|---|---|---|---|
| Puissance: | 3000W | tension: | 220V |
| Région de soudure: | 0.5-20mm2 | Pression d'air: | 0.05-0.9MPa |
| Taille de générateur: | 540*380*150mm | Dimension de klaxon: | 550*220*240mm |
| Mettre en évidence: | machine de épissure de fil ultrasonique,soudeuse ultrasonique tenue dans la main |
||

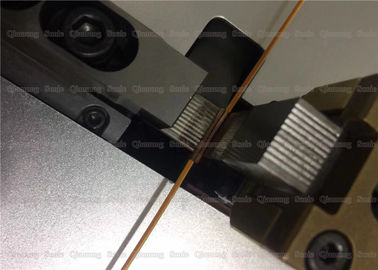

Câblage d'Automative par la pince ultrasonique de fil de 20Khz 3000w
Description :
Les utilisations ultrasoniques de soudure de harnais de fil la vibration que à haute fréquence salue transmettent à la surface des objets à deux fils de harnais à souder. Sous pression, les surfaces des objets à deux fils de harnais sont frottées ensemble pour former une fusion entre les couches moléculaires. L'avantage est qu'il est rapide et économiseur d'énergie. Haute résistance de fusion, bonne conductivité électrique, aucune étincelle, près du traitement à froid ; l'inconvénient est que les pièces en métal soudé ne devraient pas être trop épaisses (généralement inférieur ou égal à 5mm), les joints de soudure ne devrait pas être trop grand, et doit être pressurisé.
Paramètres :
| Article aucun | QR-X2020A | QR-X2030A | QR-X2040A |
| Puissance | 2000W | 3000W | 4000W |
| Région de soudure | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| Pression atmosphérique | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| Fréquence | 20KHZ | 20KHZ | 20KHZ |
| Tension | 220V | 220V | 220V |
| Poids de klaxon | 18KG | 22KG | 28KG |
| Dimension de klaxon | 530*210*230mm | 550*220*240mm | 550*250*240mm |
| Taille de générateur | 540*380*150mm | 540*380*150mm | 540*380*150mm |
Quand le générateur publie une alarme de surcharge, il devrait vérifier comme suit :
1. Essai à vide, si le courant fonctionnant est normal, il se peut que la tête de soudure soit en contact avec l'objet qui ne devrait pas être touché ou l'ajustement de paramètre entre la tête de soudure et le siège de soudure est défectueux.
2. Quand l'essai à vide n'est pas normal, observez d'abord s'il y a fente dans la tête de soudure, si l'installation est ferme, alors enlève la tête de soudure et effectue l'essai à vide pour éliminer s'il y a un problème avec le transducteur + le klaxon, et pour l'éliminer point par point. Après élimination de la possibilité d'échec du transducteur + du klaxon, remplacez le nouveau klaxon pour déterminer.
3. Parfois il y a une situation où l'essai à vide est normal, mais il ne peut pas fonctionner normalement. Il se peut que les parties internes de l'énergie acoustique telles que la tête de soudure changent, ayant pour résultat la transmission saine pauvre d'énergie. Voici une méthode simple de jugement : méthode de contact de main. La surface fonctionnante normale de tête ou de klaxon de soudure est très uniforme en travaillant, et la main juge que velouté lissez. Quand l'énergie sensée n'est pas lisse, la main se sent comme des bulles ou des bavures. Des méthodes d'exclusion sont employées pour éliminer les pièces problématiques. La même situation peut se produire quand le générateur n'est pas normal, parce que normalement l'onde d'entrée de transducteur devrait être une onde sinusoïdale sans heurt, qui peut également se produire quand il y a des transitoires ou des formes d'onde anormales sur l'onde sinusoïdale. Actuellement, un autre élément acoustique d'énergie d'élagage peut être substitué à la discrimination.
Câblage d'Automative par la pince ultrasonique de fil de 20Khz 3000w
