Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-X2040A |
| Quantité de commande min: | 1 UNITÉ |
| Prix: | Negotation |
| Détails d'emballage: | Emballé dans le carton en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 1000 pcs par mois |
| Nom de produits: | Machine de soudure ultrasonique de harnais de fil | fréquence: | 20kHz |
|---|---|---|---|
| Puissance: | 4000W | tension: | 220V |
| Région de soudure: | 1-30mm2 | Pression d'air: | 0.05-0.9MPa |
| Taille de générateur: | 540*380*150mm | Dimension de klaxon: | 550*250*240mm |
| Mettre en évidence: | machine de épissure de fil ultrasonique,soudeuse ultrasonique tenue dans la main |
||

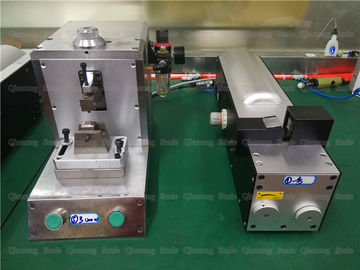

soudure ultrasonique de protection de l'environnement 4000w des fils de cuivre et en aluminium
Description :
Application ultrasonique de machine de soudure de harnais de fil : le harnais de fil en métal, le cuivre et le harnais de fil d'aluminium, metal le fil tressé, toron en métal, terminal de harnais de fil, le fil de batterie, soudure du harnais de fil de moto, harnais de fil de ménage, fil de connexion de moteur et le harnais de fil, le connecteur de connecteur, le câblage cuivre etc. et la soudure de fil d'aluminium sont très utilisés dans les automobiles, les appareils électroniques, les moteurs, le matériel de transmission, le matériel mécanique, l'instrumentation et d'autres industries.
Paramètres :
| Article aucun | QR-X2020A | QR-X2030A | QR-X2040A |
| Puissance | 2000W | 3000W | 4000W |
| Région de soudure | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| Pression atmosphérique | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| Fréquence | 20KHZ | 20KHZ | 20KHZ |
| Tension | 220V | 220V | 220V |
| Poids de klaxon | 18KG | 22KG | 28KG |
| Dimension de klaxon | 530*210*230mm | 550*220*240mm | 550*250*240mm |
| Taille de générateur | 540*380*150mm | 540*380*150mm | 540*380*150mm |
Structure :
La machine de soudure ultrasonique de harnais de fil se compose de deux parts : la machine et le groupe électrogène ultrasonique.
1. usinez la machine a un châssis, un courrier de guide, un transducteur, un système pneumatique, un circuit de PC, et un moule inférieur.
2. Le composant acoustique composant acoustique se compose de deux parts : le transducteur et la tête de soudure. Le transducteur utilise un vibrateur piézoélectrique qui convertit l'énergie électrique en vibration mécanique. Le convertisseur est analogue au transformateur dans le circuit et les fonctions comme amplification de transformation et d'amplitude d'atténuation mécanique. La tête de soudure est conçue selon les conditions de soudure et la forme de la construction soudée. Elle fonctionne également comme amplification secondaire de transformation et d'amplitude d'impédance. De la structure et de la forme, la tête de soudure n'est pas compliquée, mais elle exige la meilleure conception, les meilleurs matériaux et la meilleure technologie transformatrice. Les têtes de soudure avec des formes complexes et de grandes dimensions sont difficiles à concevoir et sont généralement conçues par le fabricant.
3. Le système de pression atmosphérique du système de pression atmosphérique est actionné par l'air comprimé. La vanne électromagnétique est utilisée pour commuter le circuit, et le piston de cylindre est conduit pour conduire la tête de soudure au mouvement en haut et en bas. Le régulateur de pression est employé pour commander la pression atmosphérique, et la valve de commande de puissance à sens unique est utilisée pour commander la vitesse de levage.
4, le circuit de commande
Le circuit de commande effectue le contrôle de programme sur le procédé de soudure. Les touches de fonction sur le panneau peuvent placer le temps de soudure selon différents objets de la soudure, temps de retard, et puis font un pas sur le commutateur de pied, la machine de soudure compléteront automatiquement un procédé de soudure.
5. le groupe électrogène ultrasonique le klaxon ultrasonique de puissance fournit le courant électrique aux composants acoustiques. Puisque la fréquence de résonance et l'impédance du composant acoustique varieront considérablement pendant le processus de soudure, le klaxon ultrasonique de puissance doit avoir la capacité de dépister automatiquement la fréquence, et le de puissance de sortie est automatiquement ajusté par la charge. La machine ultrasonique de soudage par points en métal NC-3000 adopte son oscillation d'excitation ; cheminement automatique de fréquence de méthode de phase ; contrôle de vitesse constant de vibration.
soudure ultrasonique de protection de l'environnement 4000w des fils de cuivre et en aluminium
