Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-X2030A |
| Quantité de commande min: | 1 UNITÉ |
| Prix: | Negotation |
| Détails d'emballage: | Emballé dans le carton en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 1000 pcs par mois |
| Nom de produits: | Machine de soudure ultrasonique de harnais de fil | fréquence: | 20kHz |
|---|---|---|---|
| Puissance: | 3000W | tension: | 220V |
| Région de soudure: | 0.5-20mm2 | Pression d'air: | 0.05-0.9MPa |
| Taille de générateur: | 540*380*150mm | Dimension de klaxon: | 550*220*240mm |
| Mettre en évidence: | machine de épissure de fil ultrasonique,soudeuse ultrasonique tenue dans la main |
||

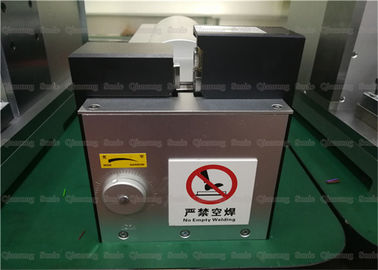

Dispositif ultrasonique de soudure en métal des harnais de câblage d'automobile 20Khz
Description :
La soudure ultrasonique de harnais est la génération de l'énergie électrique de oscillation ultrasonique par un générateur ultrasonique de plusieurs dizaines de kilohertz, et la vibration mécanique de l'ultrason est produite par un transducteur magnétostrictif. La truelle pression-soudée est placée dans la position appropriée à l'extrémité, et l'outil ennuyeux doit simultanément produire une vibration mécanique appelée l'effort de cisaillement alternatif. L'à pellicule d'oxyde sur la surface du fil en aluminium et la protection en aluminium de la puce est endommagé. En même temps, en raison du frottement, une chaleur est produite à l'interface pour faire pour former une certaine déformation en plastique du fil en aluminium sur la soudure et la protection en aluminium sur la puce, de sorte que le contact en aluminium de fin de lien en métal d'atome un lien fort.
La vibration de n'importe quoi fera un bruit, et n'importe quel bruit se produira par vibration. L'oreille humaine peut seulement percevoir une certaine gamme des bruits, jusqu'à 18000 (18K) hertz. Plus le bruit de fréquence nous appelons l'ultrason élevé. Les ondes ultrasoniques produisent les vibrations à haute fréquence qui nous permettent de souder facilement les métaux non ferreux. La machine de soudure ultrasonique de harnais de fil est un dispositif dérivé de machine de soudure ultrasonique en métal. Elle est principalement employée pour la soudure des fils de câblage cuivre et en aluminium pour la soudure des harnais de harnais de câblage d'automobile et de câblage de moto. Par conséquent, ce s'appelle souvent la machine de soudure de harnais de fil d'automobile.
Paramètres :
| Article aucun | QR-X2020A | QR-X2030A | QR-X2040A |
| Puissance | 2000W | 3000W | 4000W |
| Région de soudure | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| Pression atmosphérique | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| Fréquence | 20KHZ | 20KHZ | 20KHZ |
| Tension | 220V | 220V | 220V |
| Poids de klaxon | 18KG | 22KG | 28KG |
| Dimension de klaxon | 530*210*230mm | 550*220*240mm | 550*250*240mm |
| Taille de générateur | 540*380*150mm | 540*380*150mm | 540*380*150mm |
Précautions de la soudure ultrasonore de câblage des véhicules à moteur :
La soudure ultrasonore des harnais de fil d'automobile est de souder un fil à fils multiples ou à un fil dans un noeud de fil par action ultrasonique. L'avantage est que la conductivité après la soudure est bonne, la résistivité est extrêmement - bas ou de près de zéro ; le temps de soudure est court, et aucun flux, gaz ou soudure n'est nécessaire.
La soudure ultrasonore de harnais des véhicules à moteur de fil devrait prêter l'attention à :
1. Il est le meilleur de ne pas étamer ou ne pas galvaniser le fil, bien qu'elle puisse être soudée dans certains cas, mais l'effet sera mauvais.
2. Choisissez le modèle selon la section transversale du fil.
3. Les soudeuses de harnais de fil exigent du logiciel de bon contrôle de qualité de faire des jugements de qualité pour chaque joint de soudure.
4. Le mode de contrôle adopte le mode de contrôle d'énergie
Avantages :
1) Le matériel de soudure ne fond pas et n'est pas fragile.
2), bonne conductivité électrique après soudure, le coefficient de résistance est extrêmement - bas ou presque zéro.
3), les conditions de surface métallique de soudure sont bas, oxydation ou l'électrodéposition peut être soudée.
4), temps de soudure est le short, aucun besoin de n'importe quel flux, gaz, soudure.
5), soudant sans étincelles, protection de l'environnement et sécurité.
Dispositif ultrasonique de soudure en métal des harnais de câblage d'automobile 20Khz
