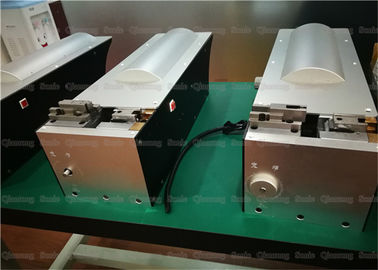

Soudure ultrasonore de fil multi par mode de contrôle ultrasonique d'énergie de 20Khz 3000w

Soudure multi ultrasonique de fil par mode de contrôle ultrasonique d'énergie de 20Khz 3000w


Description :

Les utilisations ultrasoniques de soudure de harnais de fil la vibration que à haute fréquence salue transmettent à la surface des objets à deux fils de harnais à souder. Sous pression, les surfaces des objets à deux fils de harnais sont frottées ensemble pour former une fusion entre les couches moléculaires. L'avantage est qu'il est rapide et économiseur d'énergie. Haute résistance de fusion, bonne conductivité électrique, aucune étincelle, près du traitement à froid ; l'inconvénient est que les pièces en métal soudé ne devraient pas être trop épaisses (généralement inférieur ou égal à 5mm), les joints de soudure ne devrait pas être trop grand, et doit être pressurisé.


Paramètres :

Quels sont les impératifs techniques pour la soudure ultrasonique en métal ?

Généralement l'impératif technique est de pouvoir sans risque au métal de soudage avec la technologie ultrasonique. En raison de l'application d'ultrasonique salue des métaux de soudure, des conditions plus élevées sont placés sur la technologie de soudure ultrasonore ; comparé à la soudure en plastique ordinaire, les conditions pour la capacité de puissance, la stabilité et le contrôle d'automation ne sont pas le même niveau :

A. capacité de puissance élevée, générateur ultrasonique stable : La première condition pour un générateur ultrasonique stable est : cheminement automatique de fréquence. Le cheminement automatique de fréquence s'assure que le système de transducteur peut fonctionner dans un état résonnant, IE l'amplitude maximum de la tête de soudure. L'équipement modeste emploie la technologie à verrouillage déphasé la plus avancée de suivi automatique de fréquence de boucle du PLL du monde, aucun besoin d'ajuster la fréquence du moule et de travailler. Les générateurs ultrasoniques stables exigent également : fonction constante d'amplitude et ajustement stepless d'amplitude. La fonction constante d'amplitude doit commander le vrai courant du transducteur, qui est la clé à la production stable ; l'ajustement stepless de l'amplitude est le de base pour assurer l'utilisation de base de l'équipement. Par exemple, il peut souder le cuivre et la soudure par l'ajustement de paramètre sur le même équipement. Matériel en aluminium.

Le métal de B. Ultrasonic exige une tête de soudure fortement résistante à l'usure, qui exige la dureté élevée de la tête de soudure, et l'ultrasonique elle-même exige la bonne dureté de la tête de soudure, qui crée une condition de contradiction. Une bonne tête de soudure exige la dureté élevée et la dureté. L'équipement de Qianrong emploie l'acier allié de haute qualité pour fabriquer des têtes de soudure, et sa précision de la vie et de fabrication sont comparable à ceux des produits semblables en Europe et Amérique.

C. Le transducteur est un composant de noyau de l'onde ultrasonique, qui est équivalente à un moteur d'automobile. Le métal exige du transducteur d'avoir une capacité de pouvoir étendu et une atténuation à long terme.

La soudure en métal de D. Ultrasonic exige un système de contrôle de haute qualité. Généralement, il y a trois modes de contrôle de base : énergie, temps et taille de soudure. Le logiciel multiple de contrôle de qualité répond aux différents besoins.

Soudure multi ultrasonique de fil par mode de contrôle ultrasonique d'énergie de 20Khz 3000w
