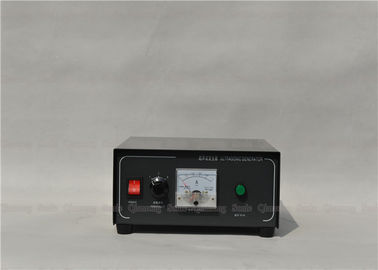

générateur ultrasonique analogue de la vibration 60Khz pour le fil ultrasonique incluant le dispositif

générateur 60Khz analogue ultrasonique pour le fil ultrasonique incluant le dispositif

La puissance ultrasonique désigné souvent sous le nom d'une source ultrasonique, un générateur ultrasonique. Sa fonction est de convertir l'énergie électrique en signal à haute fréquence de courant alternatif qui assortit le transducteur ultrasonique. De la forme du circuit de amplification, un circuit de amplification linéaire et un circuit d'alimentation d'énergie de commutation peuvent être utilisés, et une source d'énergie ultrasonique de haute puissance adopte généralement une forme de circuit d'une alimentation d'énergie de commutation en termes d'efficacité de conversion. Les alimentations d'énergie linéaires ont également leur propre étendue des applications. Elle a l'avantage de ne pas exiger le circuit strict s'assortissant et laissant continu et changement de rapid de la fréquence d'opération. De la situation actuelle dans l'industrie d'ultrason, l'ultrason est principalement divisé en alimentation d'énergie autoexcitée et son passionnante.

Caractéristiques :

Dépannage quand le générateur ultrasonique ne fonctionne pas correctement :

Les utilisations ultrasoniques d'équipement que le bruit salue effectuent le travail. Comment jugeons-nous, que le générateur ultrasonique fonctionne correctement ou pas quand il y a un problème avec l'équipement ultrasonique ? D'abord, nous mettons en marche le commutateur électrique sur la boîte de contrôle ultrasonique de puissance, presse et tenons la touche "TEST" saine sur la boîte de puissance. Quand le bouton est appuyé sur, observez la lecture de « amplificateur », et puis écoutez le bruit. Quand le bruit n'est pas pointu, le courant ne dépasse pas 0.5A (aluminium quand le courant ne dépasse pas 0.8A (moule en acier), on le considère normal.

En même temps, s'il y a un voyant de signalisation de surcharge ou un bruit dur, ou un bruit rauque, quand la tête de soudure est lâche ou la vis est cassée, serrent la tête de soudure ou remplacent la vis pour résoudre le problème. Apparaît pendant l'utilisation, ceci n'est pas le cas avec de nouvelles machines.)

Après que le bouton de la détection d'onde sonore soit appuyé sur, si le mètre actuel prouve que le courant est haut, il y a un commutateur d'ajustement de puissance et de fréquence du côté droit de la boîte de point d'ajuster le commutateur d'ajustement de position de vitesse de puissance sur la position désirée (1 est la position de la plus basse vitesse). Le commutateur de vrillage lent de FM ajuste le courant sur un minimum. (Sous l'ajustement normal, il a été ajusté sur la meilleure condition à l'usine)

générateur 60Khz analogue ultrasonique pour le fil ultrasonique incluant le dispositif
