11 - transducteur ultrasonique 20Khz 2000w Branson 803 de puissance élevée de la capacité 12nf

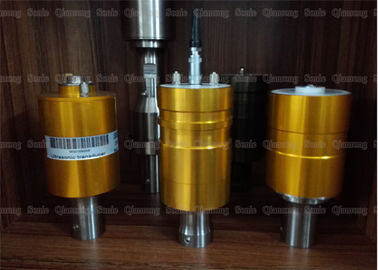

Transducteur ultrasonique 20Khz 2000w Branson 803 de rechange de puissance élevée

Description :

Convertisseur de rechange pour le convertisseur de Branson 803. Pour l'usage avec l'alimentation de l'énergie 187p (avec le déclencheur 801) et la presse du model 8700. Le convertisseur est fileté sur un propulseur, qui des augmentations, des diminutions ou juste des transferts la quantité de mouvement à partir du visage du convertisseur au klaxon ou au Sonotrode comme nous l'appelons.

Les convertisseurs ultrasoniques et les transducteurs ultrasoniques sont un dans la même chose. Les convertisseurs ou les transducteurs tous font la même énergie électrique de converti de chose… au mouvement mécanique… ainsi nous avons notre charge électrique étant présentée à travers la surface de la céramique à la fréquence désirée qui nous donne consécutivement un mouvement ou une vibration à l'extrémité fonctionnante sur le convertisseur.

Caractéristiques :

L'eau en plastique ultrasonique de soudure, ligne étanche au gaz de fusible (fil de soudure) conception :

Quand nous voulons que le produit réalise la fonction de l'eau et de l'herméticité, le positionnement et la ligne de fonte ultrasonique sont la clé au succès ou échec. Par conséquent, dans la conception du produit, comme : positionnement, matériel, épaisseur de chair, et le rapport correspondant de la ligne de fonte ultrasonique relations d'absolu. En général l'eau et les conditions hermétiques, la taille de la ligne de fusible devraient être de l'ordre de 0.5~0.8m/m (selon l'épaisseur du produit), comme en-dessous de 0.5m/m, de réaliser la fonction de l'imperméabilité, à moins que l'arrangement de positionnement soit très standard, et l'épaisseur de la viande est 5 m/m ou plus, autrement l'effet n'est pas bon. La manière dont des produits étanches sont généralement exigés pour être placés avec le fusible ultrasonique de guide d'ondes est comme suit :
Il convient à l'imperméabilité et à la fusion de grands produits. L'angle de contact est 45°, x=w/2, et d=0.3~0.8mm.
Type fait un pas d'astuce : Approprié à l'imperméabilité et à la prévention de la saillie ou de la fissuration. L'angle de la surface de contact est 45°, x=w/2, et d=0.3~0.8mm.
Crête-à-vallée : approprié à la soudure étanche et de haute résistance, d=0.3~0.6mm que la taille de la surface de contact intérieure h varie selon la forme, mais h est environ 1~2mm.
L'opération ultrasonique du produit ne peut pas réaliser l'eau et l'herméticité. En plus des facteurs tels que la ligne de fonte ultrasonique, le montage plaçant, et positionnement de produit, les conditions pour l'arrangement ultrasonique sont également une cause importante. Ici nous fouillons plus profond dans une autre raison (états de fonte) que mettez à feu l'eau et l'herméticité. Quand nous mettons en application la soudure ultrasonore, c'est le but le plus fondamental pour chercher l'efficacité, mais il ignore souvent les bases de l'efficacité. Il y a deux phénomènes :
D'abord, la vitesse de descente, protégeant trop rapide : la vitesse de cette formation, de sorte que la pression dynamique plus l'accélération de gravité aplatisse la ligne ultrasonique de fusible, de sorte que la ligne de fusible ne puisse pas jouer le rôle de la fonte, formant une soudure de pseudo-phase.
En second lieu, le temps de soudure est trop long : les produits en plastique reçus par l'énergie thermique à long terme, non seulement la matière plastique ont fondu, mais ont également causé le phénomène de cokéfaction de tissu en plastique, la production des trous de sable, l'eau ou le gaz qui pénètrent le trou de sable. C'est l'endroit le plus difficile pour que la technologie de production générale découvre.

Transducteur ultrasonique 20Khz 2000w Branson 803 de rechange de puissance élevée
