Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-B922JA |
| Quantité de commande min: | 1 pcs |
| Prix: | Negotation |
| Détails d'emballage: | emballé dans le carton |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 2000pcs par mois |
| Nom de produits: | Convertisseur ultrasonique de rechange | fréquence: | 20 kilohertz |
|---|---|---|---|
| Puissance de sortie: | 2200 watts | Boulon commun: | 1/2-20UNF |
| Diamètre en céramique de disque: | 50 mm | Capacité: | 18-20nf |
| Amplitude: | 10um | Application: | machine de soudage plastique par ultrasons |
| Mettre en évidence: | Convertisseur ultrasonique,TRANSDUCTEUR ULTRASONIQUE de haute puissance |
||

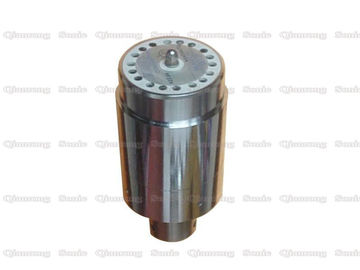

le convertisseur ultrasonique de 20Khz Branson 922JA pour le modèle de 920DM 920IW presse
Description :
Le convertisseur est convenablement appelé parce qu'il reçoit l'énergie électrique de l'alimentation d'énergie et la convertit en vibrations mécaniques. Le convertisseur de rechange pour le modèle 922JA (101-135-049) de Branson, parce que l'utilisation avec 920IW ou les IW+ modèlent les soudeuses intégrées de benchtop ou 920 alimentations d'énergie de D/M (2000 watts) utilisant le support de déclencheur ou d'assemblée.
Il se compose d'un composant piezoceramic central, une couverture avant et arrière en métal, une vis contrainte d'avance, une protection d'électrode et un tube isolant. Le transducteur de Bolton de transducteur de sandwich produit les ondes ultrasoniques stables quand les changements de charge, et est de méthode la plus fondamentale et la plupart la plus importante pour obtenir une source ultrasonique d'entraînement de puissance. Selon différentes conceptions, les transducteurs ultrasoniques sont principalement sous forme de même forme des couvercles avant et arrière en métal. Le diamètre du plat en forme de corne inversé de couverture est excessivement réduit par le type d'arc, la couverture arrière en acier cylindrique, et l'à colonnes a une section au milieu.
Caractéristiques :
| Modèle | QR-B922JA |
| Fréquence | 20 kilohertz |
| De puissance de sortie | 2200 watts |
| Boulon commun | 1/2-20UNF |
| Diamètre en céramique de disque | 50mm |
| Quantité de disques en céramique | 4pcs |
| Capacité | 18-20nf |
| Amplitude | 10 um |
| Application | Machine de soudure en plastique |
Facteurs d'influence de soudure ultrasonore :
Dans le processus de fabrication réelle, non toutes les matières plastiques peuvent être soudées. Les plastiques qui peuvent être laser soudé sont tout le thermoplastique. Seulement le thermoplastique avec la même chose ou la structure moléculaire semblable peut être soudé. La surface de soudure est chimie intermoléculaire. Combiné, plus le matériel de matrice est étroit, plus l'effet de soudure est meilleur.
Nous devons également considérer les facteurs qui affectent la qualité de la soudure afin d'obtenir un meilleur effet de soudure. Quand la soudure, la pression, le temps, et l'absorption de la chaleur (quantité de fonte) sont trois facteurs qui assurent la qualité de la soudure.
1. Pression de soudure ultrasonore
De la pression appropriée est appliquée à la surface de soudure, et le matériel de soudure transition d'élastique au plastique. Il peut également favoriser la diffusion mutuelle des molécules et serrer l'air résiduel dans la soudure, augmentant de ce fait la représentation de cachetage de la surface de soudure.
2. Temps de soudure ultrasonore
Ayez le temps chaud approprié de fonte et le temps de refroidissement suffisant. Quand la puissance thermique est constante, il y aura soudure insuffisante quand le temps est insuffisant. Si le temps est trop long, la construction soudée sera déformée, les scories déborderont, et les points parfois chauds (décoloration) apparaîtront dans les pièces non-soudées. Il doit s'assurer que la surface soudée absorbe assez de chaleur pour atteindre un état entièrement fondu pour assurer la diffusion et la fusion suffisantes entre les molécules, et le temps de refroidissement suffisant doit être assuré pour réaliser la force suffisante de la soudure.
le convertisseur ultrasonique de 20Khz Branson 922JA pour le modèle de 920DM 920IW presse
