Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-5020-CR20 |
| Quantité de commande min: | 1 pcs |
| Prix: | Negotation |
| Détails d'emballage: | emballé dans le carton |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 2000pcs par mois |
| Nom de produits: | Convertisseur ultrasonique de rechange | fréquence: | 20 kilohertz |
|---|---|---|---|
| Puissance de sortie: | 3300 watts | Boulon commun: | 1/2-20UNF |
| Diamètre en céramique de disque: | 50 mm | Capacité: | 18-20nf |
| Amplitude: | 10um | Application: | machine de soudage plastique par ultrasons |
| Mettre en évidence: | pièces de machine de soudure ultrasonore,TRANSDUCTEUR ULTRASONIQUE de haute puissance |
||

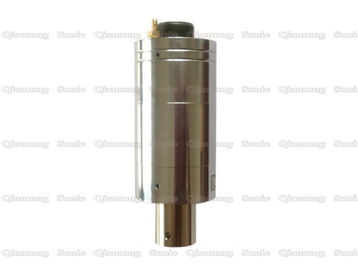

Le convertisseur de soudure de Branson de rechange CR20 pour 2000X modèle la soudeuse en plastique
Description :
Le convertisseur est convenablement appelé parce qu'il reçoit l'énergie électrique de l'alimentation d'énergie et la convertit en vibrations mécaniques. Convertisseur de rechange pour le modèle CR-20 de Branson utilisant le connecteur de style militaire, pour l'usage avec 20KHz 2000, 2000X et des alimentations d'énergie de séries de DCX.
Le transducteur ultrasonique en céramique piézoélectrique est un transducteur électro-mécanique-acoustique, qui se rapporte à la conversion mutuelle de l'énergie entre les signaux électriques et les signaux acoustiques par les caractéristiques des matériaux. La céramique piézoélectrique est des matériaux polycristallins qui peuvent être appliqués à beaucoup de champs par la mise à feu artificielle. La déformation élastique externe et la mise à niveau électrique interne du matériel sont mutuellement converties par un champ électrique externe et une pression extérieurement appliquée, qui s'appelle un effet d'électrostriction. Le ferroelectrics aggloméré sont soumis au traitement de polarisation d'un champ électrique, de sorte que le phénomène interne désordonné de polarisation devienne régulier et passé commande, et des caractéristiques piézoélectriques sont produites.
Caractéristiques :
| Modèle | QR-5020-CR20 |
| Fréquence | 20 kilohertz |
| De puissance de sortie | 3300 watts |
| Boulon commun | 1/2-20UNF |
| Diamètre en céramique de disque | 50mm |
| Quantité de disques en céramique | 4pcs |
| Capacité | 18-20nf |
| Amplitude | 10 um |
| Application | Machine de soudure en plastique |
Aperçu d'équipement de machine de soudure ultrasonore :
La machine de soudure ultrasonore est conçue pour fonctionner dans la plage de fréquence de 10-75 kilohertz, chacune avec ses propres avantages et des inconvénients. Les fréquences inférieures peuvent fournir une puissance plus élevée, mais de plus hautes fréquences d'opération produisent moins de dommages et de produit moins de bruit audible. Pour ces raisons, la plupart d'équipement industriel fonctionnent à 20-40 kilohertz. Le tableau 8,3 énumère les capacités de puissance générale de la plupart d'équipement industriel à de diverses fréquences et les principaux avantages et les inconvénients du fonctionnement à cette fréquence.
Puisque tout l'équipement industriel est conçu pour résonner à une fréquence spécifique, il ne peut pas changer la fréquence d'opération de l'équipement, particulièrement des composants (convertisseurs, transformateurs et têtes de soudure) et de la fréquence d'opération de l'alimentation d'énergie. Cependant, la transmission peut être ajustée pour avoir une puissance relativement élevée (2000W/converter) à différentes fréquences. Il devrait également noter que puisque la vibration produit le subharmonics à l'intérieur du composant, même si la machine est actionnée à une plus haute fréquence que l'oreille humaine (environ 18 kilohertz), le bruit est encore produit. Plus la fréquence est haute, plus l'effet est petit.
La plupart d'équipement de soudure ultrasonore suit un de deux concepts de construction : 1 système modulaire, 2 a intégré des systèmes.
Dans le système modulaire, le boîtier de commande et l'alimentation d'énergie sont séparés de la transmission. Les systèmes modulaires sont employés souvent quand des hauts niveaux du contrôle sont exigés et quand les fabriquants d'équipement initiaux exigent l'emballage. Les systèmes intégrés sont moins chers, mais ont moins de contrôle.
Le convertisseur de soudure de Branson de rechange CR20 pour 2000X modèle la soudeuse en plastique
