soudure ultrasonique de transducteur de la puissance 800w élevée avec la céramique piézoélectrique importée de conversion

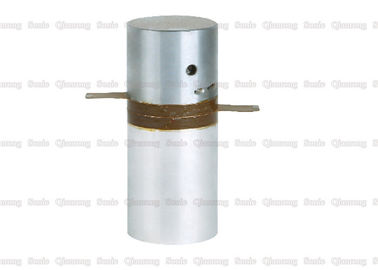

transducteur ultrasonique de 20Khz 800w avec la céramique piézoélectrique importée de conversion

Description :

Le kit de soudure/kit de soudure sonique de système énergétique fournit la vibration mécanique ultrasonique, se composant généralement de trois parts : le transducteur, le klaxon et la tête de soudure, et est fixe sur la soudure enfoncent le milieu du klaxon. Le kit de soudure est un résonateur qui est quelque peu semblable à un diapason. La fréquence de résonance du kit de soudure doit étroitement assortir la fréquence du signal électrique du générateur (avec une différence de moins de 30 hertz).

Caractéristiques :

Fonctions de klaxon :

La tête de soudure est la partie du kit de soudure qui fournit l'énergie à la pièce à souder. Comme le klaxon, le klaxon est également un dispositif de accord qui est mécaniquement amplifié dans la plupart des applications. La longueur du klaxon doit être un multiple de nombre entier de la demi ou demi-longueur d'onde de l'ultrasonique en son matériel. Ceci s'assure que l'extrémité du klaxon a l'amplitude suffisante pour réaliser la soudure. L'amplitude est généralement 30-120 um. La pièce à souder et la conception commune déterminent la taille et le style de la tête de soudure. La forme du klaxon est critique parce que l'effort provoqué par l'expansion et la contraction axiales du klaxon peut causer la fissuration aux amplitudes élevées. Dans quelques applications, le klaxon est usiné avec une pluralité de fentes axiales. C'est de s'assurer que l'amplitude maximum est dans la direction longitudinale. L'extrémité du klaxon transfère l'énergie ultrasonique à la pièce à souder. Les extrémités devraient être spécifiquement conçues pour assortir les pièces pour assurer le transfert d'énergie maximum entre la tête de soudure et la cloison. Habituellement l'extrémité de la tête de soudure est transformée en profil qui assortit la découpe de la cloison. Environ 75% des klaxons sont faits de titane, environ 15% sont faits d'aluminium, et les autres klaxons sont faits en en acier trempé de H RC54-56. Le titane est lumière, appropriée dans la dureté, bonne dans la dureté et excellente dans la représentation acoustique. Il est employé souvent dans de petites têtes de soudure. Le titane peut également être enduit des alliages durs pour l'usage élevé. Cependant, il est cher et difficile d'usiner. Aluminium léger, faciles à traiter, bons représentation et coût bas acoustiques, il est employé pour faire de grandes têtes de soudure et têtes de soudure de prototype pour de grandes pièces soudant ou têtes de soudure avec l'usinage complexe. Les têtes de soudure en aluminium ne sont pas appropriées aux applications de production à long terme dues à leur basse dureté extérieure, usage facile et propriétés de fatigue pauvres, et sont employées souvent dans de petits usages de lot. Pour empêcher le renfoncement et réduire l'usage, l'aluminium doit être plaqué avec du nickel ou le chrome. Des têtes en acier de soudure sont exigées quand la résistance à l'usure à l'impact ou et la soudure des insertions en plastique ou incorporées remplies en métal sont exigées. La tête en acier de soudure a la basse force de fatigue et est seulement employée dans de basses applications d'amplitude. Les pièces de pièces, spéciales ou grandes complexes exigent habituellement un klaxon composé (klaxon femelle), où le klaxon bas est fait d'aluminium, titane ou des klaxons secondaires en acier sont reliés à l'énergie basse de klaxon et de guide

transducteur ultrasonique de 20Khz 800w avec la céramique piézoélectrique importée de conversion
