Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-5520-4BZ |
| Quantité de commande min: | 1 pcs |
| Prix: | Negotation |
| Détails d'emballage: | emballé dans le carton |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 2000pcs par mois |
| Nom de produits: | Transducteur de soudure ultrasonore | fréquence: | 20 kilohertz |
|---|---|---|---|
| Puissance de sortie: | 1800 watts | Boulon commun: | M18*1.5 |
| Diamètre en céramique de disque: | 55 MM | Quantité de disques en céramique: | 4pcs |
| Capacité: | 10.5-11.5nf | Amplitude: | 10 um |
| Mettre en évidence: | transducteur ultrasonique de puissance élevée,transducteur à haute fréquence d'ultrason |
||

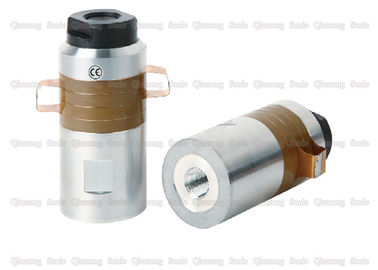

transducteur de soudure ultrasonore de 1800W 20Khz avec la céramique de diamètre de 55MM
Description :
Les machines ultrasoniques existantes utilisent généralement les transducteurs en céramique piézoélectriques. Les transducteurs en céramique piézoélectriques sont faits en serrant la céramique piézoélectrique avec les blocs avant et arrière en métal deux de charge et en les reliant étroitement par des vis. Une amplitude typique de sortie de transducteur est environ 10 microns.
Les transducteurs en céramique piézoélectriques ont les avantages de l'efficacité de conversion élevée, de la production en série, etc. L'inconvénient est que la capacité de puissance produite est petite.
Caractéristiques :
| Modèle | QR-5520-4BZ |
| Fréquence | 20khz |
| De puissance de sortie | 1800 watts |
| Boulon commun | M18*1.5 |
| Diamètre en céramique de disque | 55mm |
| Quantité de disques en céramique | 4pcs |
| Capacité | 10.5-11.5nf |
| Amplitude | 10 um |
| Application | Machine de soudure en plastique |
Le principe de la soudure en plastique ultrasonique :
Quand les ondes ultrasoniques agissent sur la surface de contact en plastique thermoplastique, des vibrations à haute fréquence des dizaines de milliers de périodes par seconde sont produites. Cette vibration à haute fréquence atteint une certaine amplitude, et l'énergie ultrasonique est transmise à la zone de soudure par la construction soudée supérieure, parce que la zone de soudure est deux à l'interface de la soudure, la résistance saine est grande, ainsi la haute température locale est produite. D'ailleurs, en raison de la conduction thermique pauvre du plastique, elle ne peut pas être absorbée à temps et rassemblement dans la zone de soudure, de sorte que les visages de contact des deux plastiques fondent rapidement, et après une certaine pression, ils sont intégrés dans une. Quand les arrêts d'onde ultrasonique, laissent la pression durez pendant quelques secondes pour solidifier il, de ce fait formant une chaîne moléculaire forte pour le soudure, la force de soudure peut être proche de la force de la matière première. La qualité de la soudure en plastique ultrasonique dépend de l'amplitude de la tête de soudure de transducteur, de la pression appliquée et du temps de soudure. Le temps de soudure et la pression de tête de soudure peuvent être ajustés. L'amplitude est déterminée par le transducteur et le klaxon. L'interaction de ces trois quantités a une valeur appropriée. Quand l'énergie dépasse la valeur appropriée, la quantité de fonte du plastique est grande, et le matériel de soudure est facilement déformé ; si l'énergie est petite, la soudure n'est pas facile, et la pression appliquée n'est pas trop grande. Cette pression optima est le produit de la longueur latérale de la partie soudée et de la pression optima par 1 millimètre du bord.
transducteur de soudure ultrasonore de 1800W 20Khz avec la céramique de diamètre de 55MM
