Équipement Cie., Ltd d'automation de Hangzhou Qianrong.
concentrez sur l'application ultrasonique, en bonne foi pour gagner des clients
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | QRsonic |
| Certification: | CE |
| Numéro de modèle: | QR-5020-4CZ |
| Quantité de commande min: | 1 pcs |
| Prix: | Negotation |
| Détails d'emballage: | emballé dans le carton |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 2000pcs par mois |
| Nom de produits: | Transducteur de soudure ultrasonore | fréquence: | 20 kilohertz |
|---|---|---|---|
| Puissance de sortie: | 1500 watts | Boulon commun: | M18*1.5 |
| Diamètre en céramique de disque: | 50 mm | Quantité de disques en céramique: | 4pcs |
| Capacité: | 11-16nf | Amplitude: | 10 um |
| Mettre en évidence: | transducteur ultrasonique de puissance élevée,transducteur à haute fréquence d'ultrason |
||

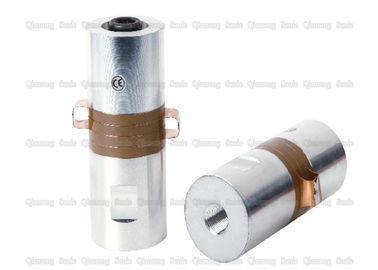

transducteur de soudure ultrasonore de colonne de céramique de diamètres de 50mm long
Description :
Transducteur de machine de soudure ultrasonore : A : effet magnétostrictif, B : effet inverse d'effet piézoélectrique. L'effet magnétostrictif est généralement employé dans des applications ultrasoniques tôt. L'avantage est que la capacité de puissance peut être rendue grande ; l'inconvénient est que la puissance de conversion est basse, la production est difficile, et il est difficile de fabriquer en série la production industrielle. Depuis l'invention des transducteurs en céramique piézoélectriques, l'application des effets de compteur d'effet piézoélectrique a été très utilisée.
Caractéristiques :
| Modèle | QR-5020-4CZ |
| Fréquence | 20khz |
| De puissance de sortie | 1500 watts |
| Boulon commun | M18*1.5 |
| Diamètre en céramique de disque | 50mm |
| Quantité de disques en céramique | 4pcs |
| Capacité | 11-16nf |
| Amplitude | 10 um |
| Application | Machine de soudure en plastique |
Quel sont les problèmes communs avec les transducteurs ultrasoniques ?
1. Le vibrateur ultrasonique est humide. La prise reliée au transducteur peut être inspectée avec un megohmmeter. La goupille 2 est le poteau positif du transducteur ultrasonique, et la goupille 3 est le poteau négatif du transducteur et l'enveloppe extérieure du transducteur est reliée. Vérifiez la valeur de résistance d'isolation entre 2 et 3 pieds pour juger la situation de base. Généralement, la résistance d'isolation est exigée pour être plus grande que 30 mégohms. Si la valeur de résistance d'isolation n'est pas atteinte, le transducteur est généralement humide. Le transducteur entier (à l'exclusion du boîtier en plastique pulvérisé) peut être placé dans le four pendant environ 3 heures au °C 100 ou être utilisé pour enlever l'humidité sur la valeur de résistance. Normale jusqu'ici.
Le vibrateur de transducteur est mis le feu et le matériel en céramique est cassé. Il peut être combiné à l'oeil nu et le megohmmeter. Généralement, comme mesure de traitement de secours, le vibrateur endommagé par personne peut être déconnecté sans affecter l'utilisation normale d'autres vibrateurs.
2. Le vibrateur degummed. Notre transducteur est fait en attache de ciment et de vis. Dans des circonstances normales, ce genre de situation ne se produira pas. En raison de l'action de la vis, le vibrateur ne tombera pas la surface de vibration après dégommination. La méthode générale de jugement il est de secouer doucement la queue du vibrateur à la main et d'observer soigneusement la colle sur la surface de vibration pour faire un jugement. Généralement, la puissance de sortie de l'alimentation d'énergie ultrasonique est normale après que la démagnétisation se produise, mais puisque le vibrateur n'est pas bon relié à la surface de vibration, l'effet de vibration de la surface de vibration n'est pas bon, et le vibrateur peut être brûlé après un long temps. La méthode de traitement de dégommination de vibrateur est plutôt encombrante, et la situation générale peut seulement être retournée au fabricant pour la solution. La plupart de façon efficace d'éviter la dégommination du vibrateur est de faire attention pour ne pas frapper la surface de vibration pendant l'utilisation normale.
3. La perforation de la surface de vibration, généralement la perforation de surface de vibration peut se produire après que le transducteur soit entièrement chargé. C'est dû à la fatigue à haute fréquence de vibration de la surface de vibration de la plaque d'acier inoxydable pendant longtemps. La perforation de la surface de vibration indique que la durée de vie du transducteur a été quand elle arrive, il peut seulement être remplacée.
transducteur de soudure ultrasonore de colonne de céramique de diamètres de 50mm long
