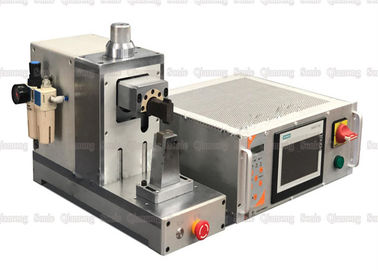

Soudure ultrasonique à haute fréquence en métal pour la technologie en aluminium d'ultrason de feuille de nickel

Technologie à haute fréquence d'ultrason pour la soudure de la feuille d'aluminium et de nickel

Description :

La soudure ultrasonique commune en métal peut être divisée en haute fréquence (au-dessus de 50Khz), fréquence (30-40khz), et basse fréquence intermédiaires (20khz). La machine à haute fréquence a la petite capacité de puissance et l'épaisseur mince de soudure, ainsi nous nous référons généralement à la machine de soudure ultrasonore comme fréquence intermédiaire et basse fréquence.
Selon l'utilisation des points, peut être divisé en : soudage par points, soudure continue, harnais de fil, cachetage et coupe. Puisque la vibration propage en métal avec de divers modes de vibration : vibration longitudinale, vibration radiale, vibration de recourbement, et vibration de torsion, il est possible d'analyser largement que le mode de vibration est employé selon le matériel à souder, et de pressuriser basé sur le mode de vibration. La conception du mécanisme et du cadre. De divers modes de vibration sont employés dans diverses applications, ainsi il n'est pas approprié de distinguer les modes de vibration.
Soudage par points : Le système de vibration de la soudeuse de tache peut être divisé en système de vibration longitudinal, système de vibration de recourbement et système de vibration de torsion selon la vibration du poteau acoustique. Pour les systèmes de vibration de torsion, généralement utilisé pour la soudure d'anneau. La plupart d'utilisation un système de vibration longitudinal.
Soudure de petit pain : La soudure de petit pain est généralement effectuée utilisant un système de vibration de recourbement qui exige plusieurs longueurs d'onde selon le diamètre de la protection.
La machine de soudure ultrasonique en métal est actuellement utilisée : pour les piles solaires, plats absorbants plats de la chaleur solaire, soudure composée de tuyau d'aluminium-plastique, cuivre, épissure en aluminium
Câblage : Application actuelle de la soudure de harnais de fil : câblage des véhicules à moteur ; formation de tête de fil ; soudure mutuelle de fil ; des fils multiples sont soudés entre eux ; conversion de cuivre et en aluminium de fil
Cachetage et coupe : Machine ultrasonique de cachetage : utilisé pour le scellage des tubes de cuivre dans les réfrigérateurs, les climatiseurs, etc. ; dispositifs de vide pour les tubes de cuivre et en aluminium.

Caractéristiques :

Avantages de soudure :

1. Le matériel de soudure ne fond pas, des caractéristiques non-fragiles en métal
2. conducteur et conduction thermique après la résistivité soudante et basse ou approchez-vous de zéro
3. de basses conditions sur la surface du métal soudé, de l'oxydation ou de l'électrodéposition peuvent être soudées
4. temps de soudure court, aucun besoin de tout flux, gaz, soudure
5. facile de réaliser la connexion et le contrôle automatique entre les métaux différents
6. soudant sans étincelles, rapidement et ambiant sûr
Un des inconvénients principaux de la soudure ultrasonore en métal est que la puissance exigée pour la soudure augmente exponentiellement avec l'augmentation de l'épaisseur et la dureté de l'objet, et est donc limité pour amincir des parties telles que des fils, des aluminium, et des feuilles.
