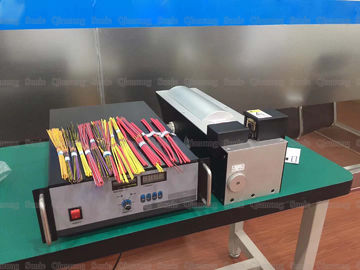

Machine de soudure ultrasonique à haute fréquence de harnais de fil

Fréquence de Hgh de soudeuse ultrasonique en métal 20Khz pour les câbles de soudure et les divers composants électroniques

Principe :

Les machines de soudure ultrasoniques de harnais de fil n'exigent pas le flux et le chauffage externe, ne sont pas déformées par la chaleur, n'ont aucune contrainte résiduelle, et exigent moins de traitement de pré-soudure sur la surface de la construction soudée. Non seulement des métaux semblables, mais également entre différents métaux peuvent être soudés. Des feuilles ou les filaments peuvent être soudés à la dalle. La soudure ultrasonore de bons conducteurs électriques est beaucoup moins d'énergie que la soudure actuelle et est utilisée généralement pour la soudure des avances pour des transistors ou des circuits intégrés. Une fois utilisée pour la soudure de cachetage des drogues et des matériaux explosifs, elle peut éviter la soudure générale des drogues souillées dues aux objets dissous, et n'éclatera pas dû pour chauffer. C'est l'utilisation d'ultrasonique salue des fils en métal de soudage. Il se compose d'une boîte de puissance, d'un transducteur, d'un hôte pneumatique et d'un chef d'outil. En outre, commandez les composants tels que des hub, dispositifs transversaux, et les microprocesseurs sont inclus. La boîte de puissance convertit la tension externe habituelle (~220V, 50 ou 60Hz) en 20000Hz (20KHz), la tension de plus de 1 volt, et puis est commandée par la boîte de puissance pour produire et agir sur le transducteur. Un transducteur est un composant électrique très efficace qui convertit l'énergie électrique en énergie mécanique. Comparé aux moteurs ordinaires, il y a deux différences majeures entre les transducteurs : d'abord, le transducteur convertit l'énergie électrique en vibration linéaire au lieu de la rotation ; deuxièmement, cela fonctionne très efficacement et peut convertir 95% d'énergie électrique. Après conversion par le transducteur, de l'énergie mécanique est appliquée à la tête de soudure. Le klaxon ultrasonique est fait d'alliage titanique et est usiné à une forme spécifique selon des principes acoustiques pour assurer le transfert d'énergie maximum.

Paramètres :

Caractéristiques structurelles de machine de soudure ultrasonique de harnais de fil :

La machine de soudure ultrasonique de harnais de fil se compose de deux parts : la machine et le groupe électrogène ultrasonique.

1. Machine : La machine a un châssis, une colonne de guide, un transducteur, un système pneumatique et un moule inférieur.

2. Composant acoustique : Le composant acoustique se compose de deux parts : le transducteur et la tête de soudure. Le transducteur utilise un vibrateur piézoélectrique qui convertit l'énergie électrique en vibration mécanique. Un variator est analogue à un transformateur dans un circuit et des fonctions comme amplification de transformation et d'amplitude d'atténuation mécanique. La tête de soudure est conçue selon les conditions de soudure et la forme de la construction soudée. Elle fonctionne également comme amplification secondaire de transformation et d'amplitude d'impédance. En termes de structure et forme, la tête de soudure n'est pas compliquée, mais elle exige la meilleure conception, les meilleurs matériaux et de bonnes techniques de traitement. Les têtes de soudure avec des formes complexes et de grandes dimensions sont difficiles à concevoir et sont généralement conçues par le fabricant.

3, le système de pression atmosphérique : le système de pression atmosphérique est actionné par l'air comprimé, par le circuit de commutation de vanne électromagnétique, poussée le piston de cylindre pour conduire la tête de soudure au mouvement en haut et en bas. Le régulateur de pression est employé pour commander la pression atmosphérique, et la valve de commande de puissance à sens unique est utilisée pour commander la vitesse de levage.

4. Circuit de commande : Le circuit de commande effectue le contrôle de programme sur le procédé de soudure. Les touches de fonction sur le panneau peuvent placer le temps de soudure selon différents objets de la soudure, temps de retard, et puis font un pas sur le commutateur de pied, la machine de soudure ultrasonore compléteront automatiquement un procédé de soudure.

Avantages :

Un des avantages les plus importants d'une soudeuse ultrasonique de harnais de fil est sa basse température. La génération de la température est inévitable, elle est seulement provoquée par le frottement, qui est seulement 1/3 ou 1/2 du point de fusion du métal. Puisque c'est génération de chaleur de friction, la structure interne du fil n'est pas endommagée, ainsi le fil en métal maintient la représentation originale.

La plupart des métaux utilisés dans les produits électriques ont une bonne conduction thermique, qui le rend difficile à souder par la fonte. Puisque la chaleur est rapidement absorbée de la surface métallique, elle exige de plus de chaleur d'être ajoutée pour accomplir la soudure. La soudure ultrasonore n'a pas rencontré ces problèmes. En fait, parce qu'aucune fonte ne se produit, l'énergie de la soudure ultrasonore est seulement 1/30 de cela du soudage par résistance. En d'autres termes, la machine de soudure de puissance avec une puissance de 3KW peut terminer les travaux que le soudage par résistance a besoin de 90KVA, ainsi le coût dans le travail est également évident. La soudure ultrasonore est un processus mécanique dans lequel pas actuel traverse l'objet, ainsi la conductivité du métal n'a aucun effet. Les surfaces métalliques adhèrent généralement aux contaminants et aux couches d'oxyde. La soudure ultrasonore est employée sans traitement préparatoire de la surface métallique. La vibration ultrasonique peut directement enlever les attachements et les enlever. Un autre avantage important de la soudure ultrasonore est la longue durée de l'objet. La tête de soudure de la machine ultrasonique de harnais de fil a 4 tailles en activité, qui réduit le coût de maintenance de l'équipement postérieur.
